Gdc-h 90x105 Hamut Bağlantı (GDC-H-90x105)

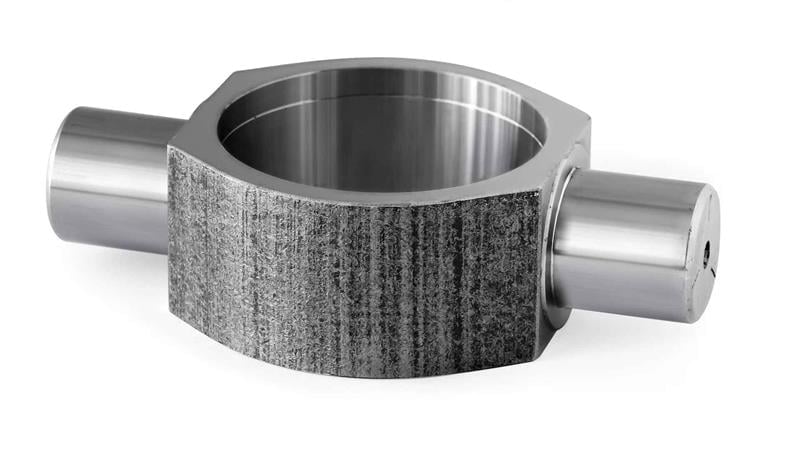

GDC-H-90x105 (GDC), 90x105 ölçülü lift hamut bağlantısıdır. Hidrolik silindiri makineye bağlamak için boruya kaynatılan lift hamut bağlantı parçasıdır.

90x105 lift hamut bağlantısı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

90x105 ölçüsü ne anlama gelir?

Ölçü, hamutun kullanıldığı silindirin boru ölçüsünü gösterir (90 mm iç çap, 105 mm dış çap). Hamutun bağlantı ölçüleri (A, B, C…) tablodaki teknik çizimde verilmiştir.

Bu boru ile silindir ne kadar kuvvet üretir?

90 mm iç çaplı silindir 200 bar'da yaklaşık 127,2 kN (13 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-H-90x105 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 106 mm, E = 12,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Lift hamut ne işe yarar?

Lift hamut, silindirin makineye pim veya cıvatayla bağlandığı noktayı oluşturur. Boruya kaynatılır ve silindirin itme ile çekme kuvvetini makineye aktarır; bu yüzden kaynak ve hizalama özenle yapılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
