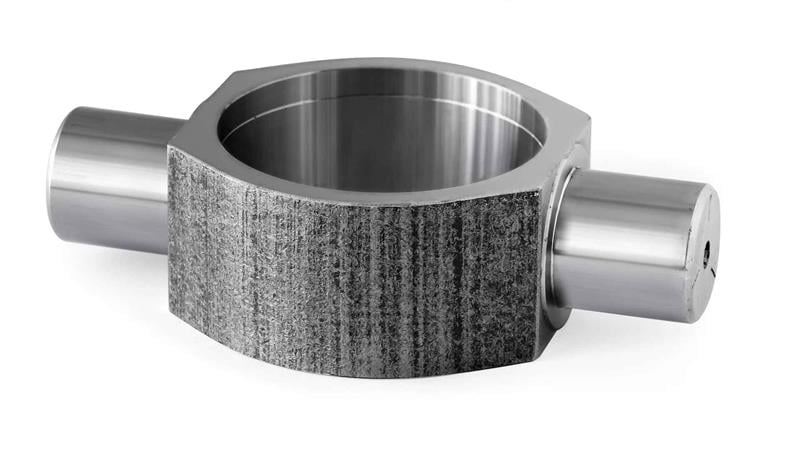

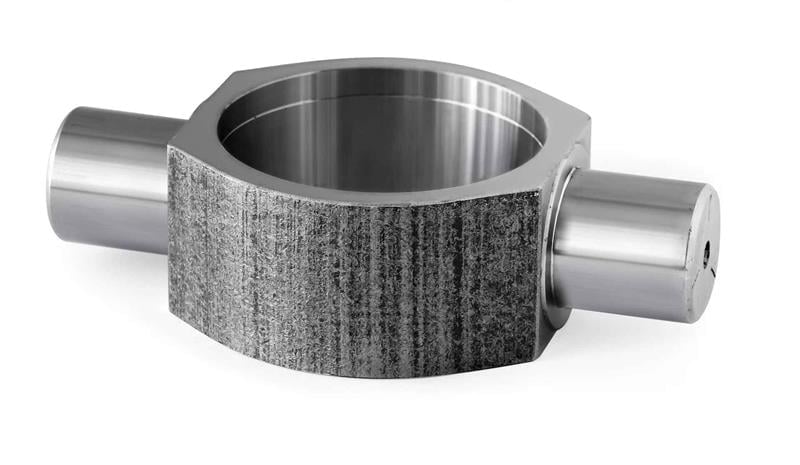

Gdc-h 80x95 Hamut Bağlantı (GDC-H-80x95)

GDC-H-80x95, 80 mm iç çaplı ve 95 mm dış çaplı silindir borusu için GDC lift hamut bağlantısıdır. Hidrolik silindiri makineye bağlamak için boruya kaynatılan lift hamut bağlantı parçasıdır.

80x95 lift hamut bağlantısı nerede kullanılır?

Silindir imalatçıları ve tamir atölyeleri tarafından yeni silindir üretiminde veya hasar görmüş arka bağlantının yenilenmesinde kullanılır.

Sık sorulan sorular

80x95 ölçüsü ne anlama gelir?

Ölçü, hamutun kullanıldığı silindirin boru ölçüsünü gösterir (80 mm iç çap, 95 mm dış çap). Hamutun bağlantı ölçüleri (A, B, C…) tablodaki teknik çizimde verilmiştir.

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

80 mm iç çaplı silindir 200 bar'da yaklaşık 100,5 kN (10,2 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

Kapak hangi malzemeden üretilir?

Tabloda bu ürün için malzeme bilgisi ayrıca verilmemiştir; ayrıntı için satış ekibimizle görüşebilirsiniz.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
