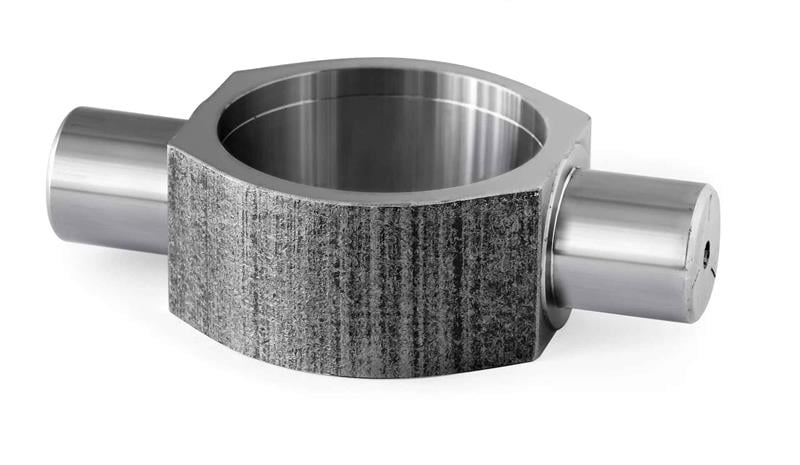

Gdc-h 80x100 Hamut Bağlantı (GDC-H-80x100)

80x100 ölçüsündeki GDC-H-80x100, hidrolik silindir imalatında kullanılan lift hamut bağlantısıdır. 80 mm iç çaplı silindir 200 bar'da yaklaşık 100,5 kN kuvvet üretir; bağlantı bu kuvveti taşır.

80x100 lift hamut bağlantısı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

Bu boru ile silindir ne kadar kuvvet üretir?

80 mm iç çaplı silindir 200 bar'da yaklaşık 100,5 kN (10,2 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

Kapak hangi malzemeden üretilir?

Tabloda bu ürün için malzeme bilgisi ayrıca verilmemiştir; ayrıntı için satış ekibimizle görüşebilirsiniz.

GDC-H-80x100 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 101 mm, E = 12,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Lift hamut ne işe yarar?

Lift hamut, silindirin makineye pim veya cıvatayla bağlandığı noktayı oluşturur. Boruya kaynatılır ve silindirin itme ile çekme kuvvetini makineye aktarır; bu yüzden kaynak ve hizalama özenle yapılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
