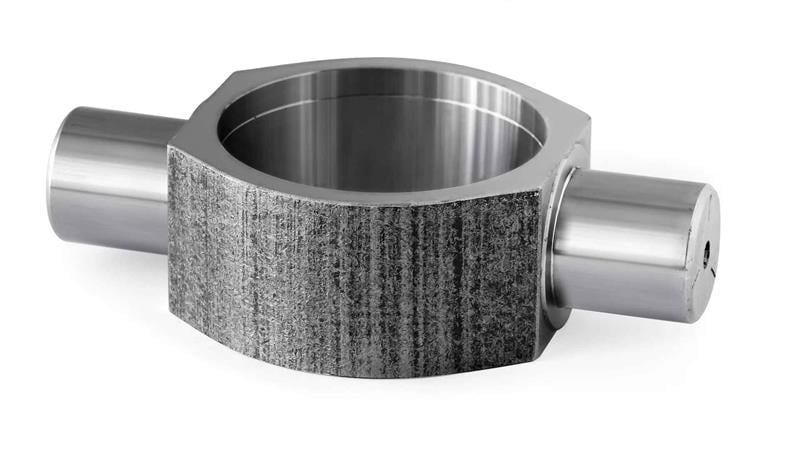

Gdc-h 70x85 Hamut Bağlantı (GDC-H-70x85)

GDC-H-70x85 (GDC), 70x85 ölçülü lift hamut bağlantısıdır. Hidrolik silindiri makineye bağlamak için boruya kaynatılan lift hamut bağlantı parçasıdır.

70x85 lift hamut bağlantısı nerede kullanılır?

Silindir imalatçıları ve tamir atölyeleri tarafından yeni silindir üretiminde veya hasar görmüş arka bağlantının yenilenmesinde kullanılır.

Sık sorulan sorular

70x85 ölçüsü ne anlama gelir?

Ölçü, hamutun kullanıldığı silindirin boru ölçüsünü gösterir (70 mm iç çap, 85 mm dış çap). Hamutun bağlantı ölçüleri (A, B, C…) tablodaki teknik çizimde verilmiştir.

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

GDC-H-70x85 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 86 mm, E = 12,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Lift hamut ne işe yarar?

Lift hamut, silindirin makineye pim veya cıvatayla bağlandığı noktayı oluşturur. Boruya kaynatılır ve silindirin itme ile çekme kuvvetini makineye aktarır; bu yüzden kaynak ve hizalama özenle yapılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
