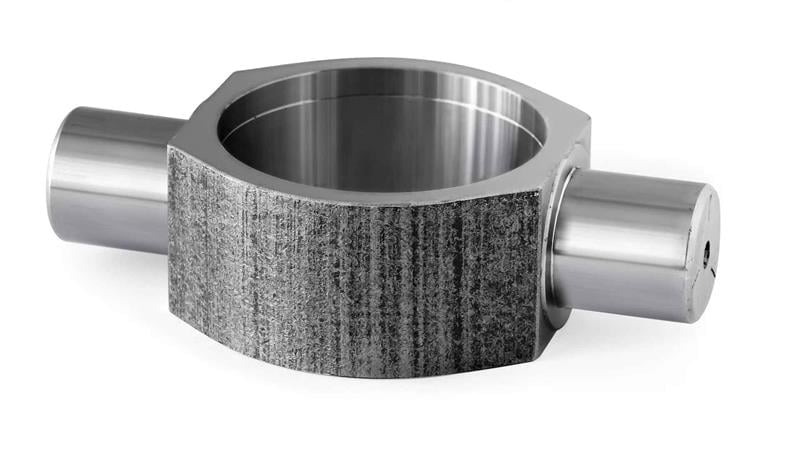

Gdc-h 125x145 Hamut Bağlantı (GDC-H-125x145)

GDC-H-125x145, 125 mm iç çaplı ve 145 mm dış çaplı silindir borusu için GDC lift hamut bağlantısıdır. Hidrolik silindiri makineye bağlamak için boruya kaynatılan lift hamut bağlantı parçasıdır.

125x145 lift hamut bağlantısı nerede kullanılır?

Silindir imalatçıları ve tamir atölyeleri tarafından yeni silindir üretiminde veya hasar görmüş arka bağlantının yenilenmesinde kullanılır.

Sık sorulan sorular

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

125 mm iç çaplı silindir 200 bar'da yaklaşık 245,4 kN (25 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-H-125x145 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 146 mm, E = 16,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Lift hamut ne işe yarar?

Lift hamut, silindirin makineye pim veya cıvatayla bağlandığı noktayı oluşturur. Boruya kaynatılır ve silindirin itme ile çekme kuvvetini makineye aktarır; bu yüzden kaynak ve hizalama özenle yapılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
