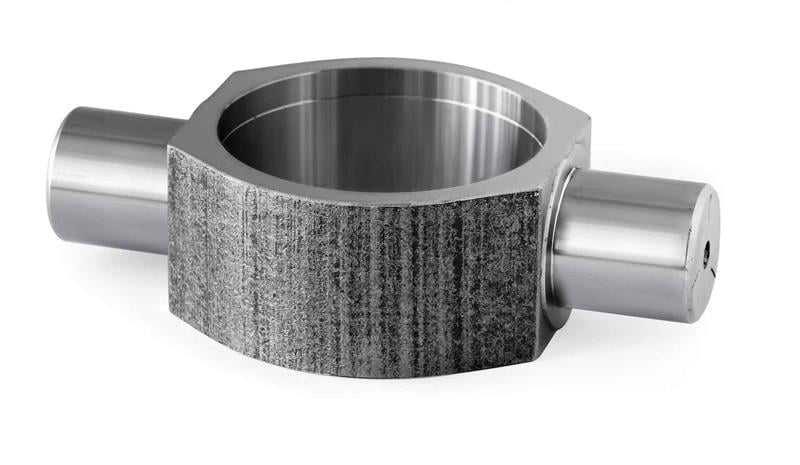

Gdc-h 120x140 Hamut Bağlantı (GDC-H-120x140)

GDC-H-120x140, 120 mm iç çaplı ve 140 mm dış çaplı silindir borusu için GDC lift hamut bağlantısıdır. Hidrolik silindiri makineye bağlamak için boruya kaynatılan lift hamut bağlantı parçasıdır.

120x140 lift hamut bağlantısı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

120x140 ölçüsü ne anlama gelir?

Ölçü, hamutun kullanıldığı silindirin boru ölçüsünü gösterir (120 mm iç çap, 140 mm dış çap). Hamutun bağlantı ölçüleri (A, B, C…) tablodaki teknik çizimde verilmiştir.

Kapak hangi malzemeden üretilir?

Tabloda bu ürün için malzeme bilgisi ayrıca verilmemiştir; ayrıntı için satış ekibimizle görüşebilirsiniz.

GDC-H-120x140 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 141 mm, E = 16,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Lift hamut ne işe yarar?

Lift hamut, silindirin makineye pim veya cıvatayla bağlandığı noktayı oluşturur. Boruya kaynatılır ve silindirin itme ile çekme kuvvetini makineye aktarır; bu yüzden kaynak ve hizalama özenle yapılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
