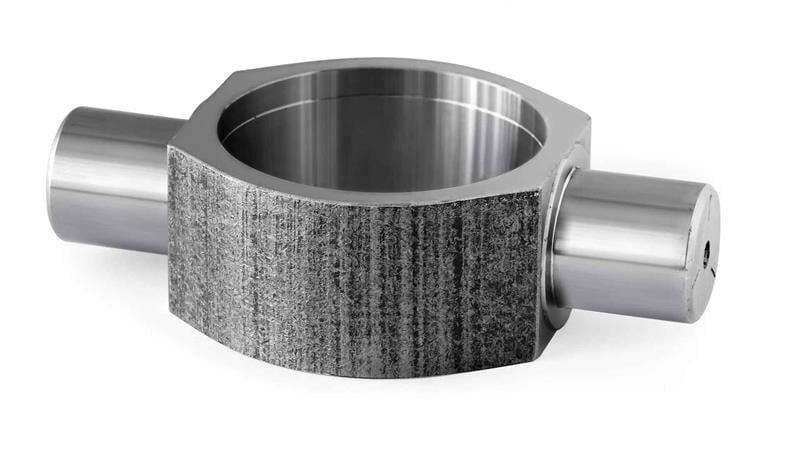

Gdc-h 110x130 Hamut Bağlantı (GDC-H-110x130)

GDC-H-110x130 (GDC), 110x130 ölçülü lift hamut bağlantısıdır. Hidrolik silindiri makineye bağlamak için boruya kaynatılan lift hamut bağlantı parçasıdır.

110x130 lift hamut bağlantısı nerede kullanılır?

Silindir imalatçıları ve tamir atölyeleri tarafından yeni silindir üretiminde veya hasar görmüş arka bağlantının yenilenmesinde kullanılır.

Sık sorulan sorular

110x130 ölçüsü ne anlama gelir?

Ölçü, hamutun kullanıldığı silindirin boru ölçüsünü gösterir (110 mm iç çap, 130 mm dış çap). Hamutun bağlantı ölçüleri (A, B, C…) tablodaki teknik çizimde verilmiştir.

Bu boru ile silindir ne kadar kuvvet üretir?

110 mm iç çaplı silindir 200 bar'da yaklaşık 190,1 kN (19,4 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

Kapak hangi malzemeden üretilir?

Tabloda bu ürün için malzeme bilgisi ayrıca verilmemiştir; ayrıntı için satış ekibimizle görüşebilirsiniz.

GDC-H-110x130 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 131 mm, E = 12,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
