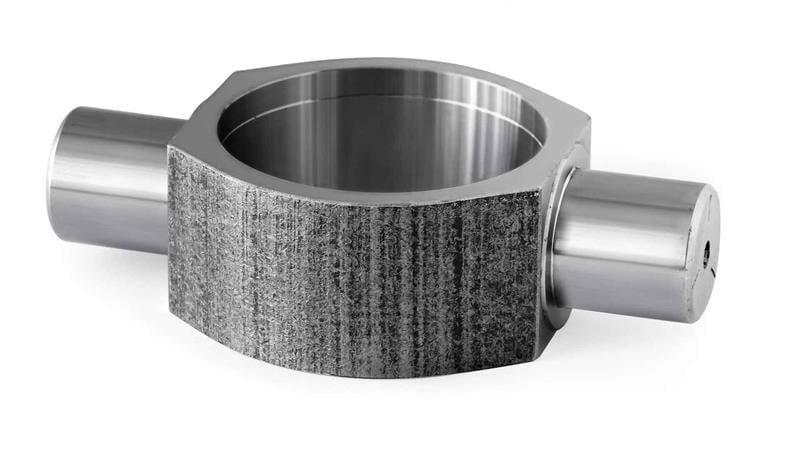

Gdc-h 100x115 Hamut Bağlantı (GDC-H-100x115)

100x115 ölçüsündeki GDC-H-100x115, hidrolik silindir imalatında kullanılan lift hamut bağlantısıdır. 100 mm iç çaplı silindir 200 bar'da yaklaşık 157,1 kN kuvvet üretir; bağlantı bu kuvveti taşır.

100x115 lift hamut bağlantısı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

100x115 ölçüsü ne anlama gelir?

Ölçü, hamutun kullanıldığı silindirin boru ölçüsünü gösterir (100 mm iç çap, 115 mm dış çap). Hamutun bağlantı ölçüleri (A, B, C…) tablodaki teknik çizimde verilmiştir.

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

100 mm iç çaplı silindir 200 bar'da yaklaşık 157,1 kN (16 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-H-100x115 ölçüleri nelerdir?

Katalog ölçü tablosuna göre A = 42 mm, B = 57 mm, C = 70 mm, D = 116 mm, E = 12,5 mm, H = 2,5 mm, G = 25 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
