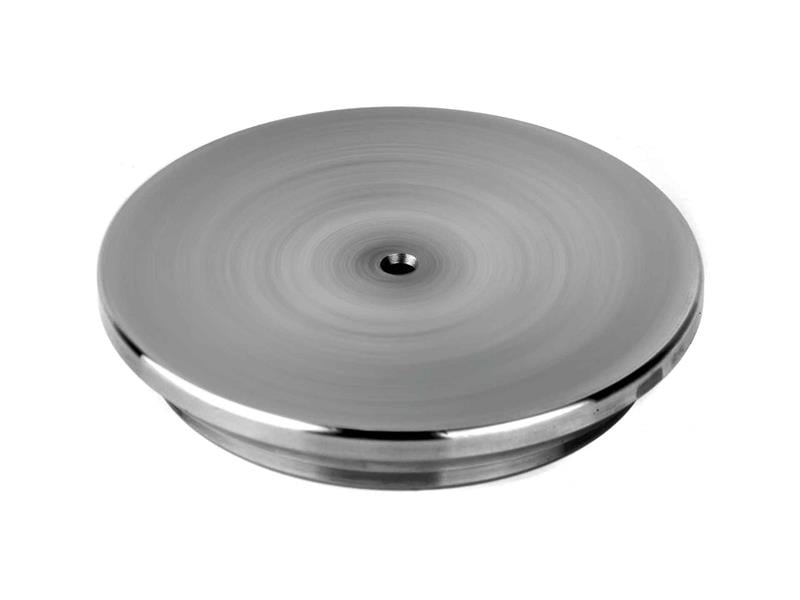

Gdc-ak-85x100 Silindir Arka Kapak Basit Tip (GDC-AK-85x100)

GDC-AK-85x100 (GDC), 85x100 ölçülü basit tip silindir arka kapağıdır. Malzemesi S355JR (1.0045) / SAE 1030 (1.0528)'dir.

85x100 basit tip silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

85 mm iç çaplı silindir 200 bar'da yaklaşık 113,5 kN (11,6 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-AK-85x100 ölçüleri nelerdir?

Katalog ölçü tablosuna göre L = 20 mm, L1 = 9 mm, L2 = 5 mm, D = 100 mm, D1 = 85 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Basit tip ile yağ girişli arka kapak arasındaki fark nedir?

Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
