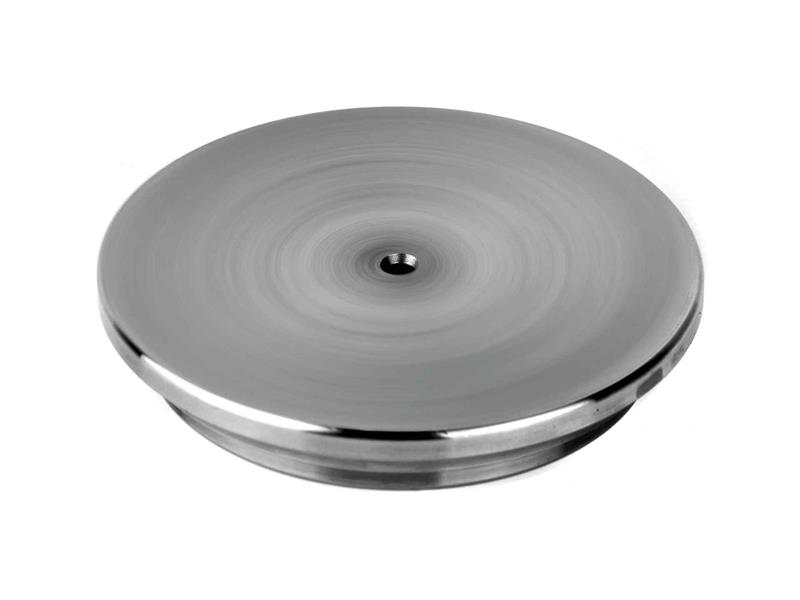

Gdc-ak-65x80 Silindir Arka Kapak Basit Tip (GDC-AK-65x80)

GDC-AK-65x80 (GDC), 65x80 ölçülü basit tip silindir arka kapağıdır. Malzemesi S355JR (1.0045) / SAE 1030 (1.0528)'dir.

65x80 basit tip silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

65x80 ölçüsü ne anlama gelir?

İlk sayı silindir borusunun iç çapını (65 mm), ikinci sayı dış çapını (80 mm) gösterir. Buna göre boru et kalınlığı yaklaşık 7,5 mm'dir; GDC-AK-65x80 bu boruya uyar.

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

GDC-AK-65x80 ölçüleri nelerdir?

Katalog ölçü tablosuna göre L = 15 mm, L1 = 5 mm, L2 = 5 mm, D = 80 mm, D1 = 65 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
