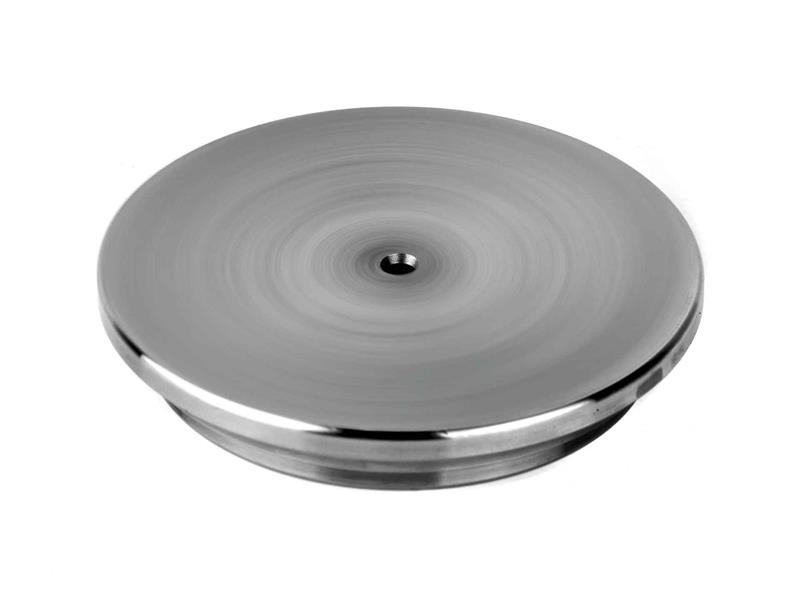

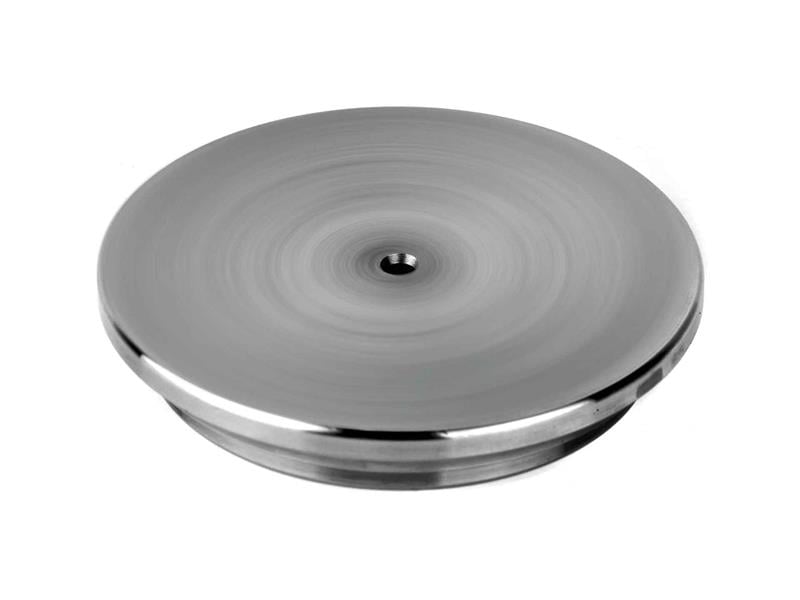

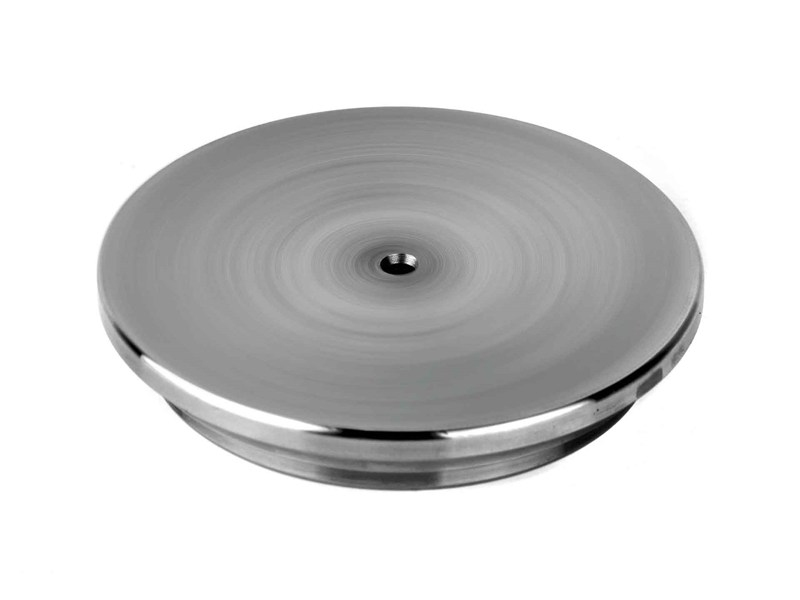

Gdc-ak-40x50 Silindir Arka Kapak Basit Tip (GDC-AK-40x50)

40x50 ölçüsündeki GDC-AK-40x50, hidrolik silindir imalatında kullanılan basit tip silindir arka kapağıdır. 40 mm iç çaplı silindir 200 bar'da yaklaşık 25,1 kN kuvvet üretir; bağlantı bu kuvveti taşır.

40x50 basit tip silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

Bu boru ile silindir ne kadar kuvvet üretir?

40 mm iç çaplı silindir 200 bar'da yaklaşık 25,1 kN (2,6 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

GDC-AK-40x50 ölçüleri nelerdir?

Katalog ölçü tablosuna göre L = 15 mm, L1 = 5 mm, L2 = 5 mm, D = 50 mm, D1 = 40 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Basit tip ile yağ girişli arka kapak arasındaki fark nedir?

Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.

Kullanırken dikkat edilmesi gerekenler

• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
