Adet

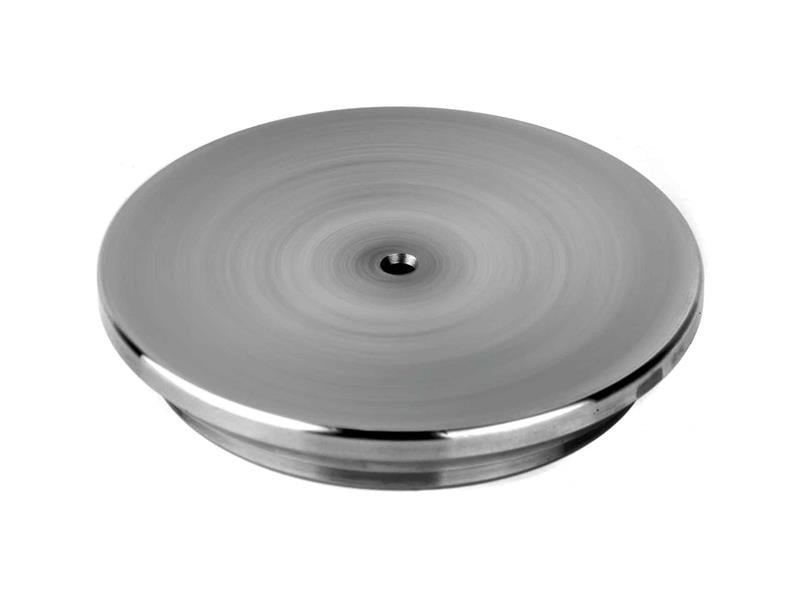

230x280 ölçüsündeki GDC-AK-230x280, hidrolik silindir imalatında kullanılan basit tip silindir arka kapağıdır. 230 mm iç çaplı silindir 200 bar'da yaklaşık 831 kN kuvvet üretir; bağlantı bu kuvveti taşır.
Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.
İlk sayı silindir borusunun iç çapını (230 mm), ikinci sayı dış çapını (280 mm) gösterir. Buna göre boru et kalınlığı yaklaşık 25 mm'dir; GDC-AK-230x280 bu boruya uyar.
Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.
Katalog ölçü tablosuna göre L = 30 mm, L1 = 9 mm, L2 = 8 mm, D = 280 mm, D1 = 230 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.
