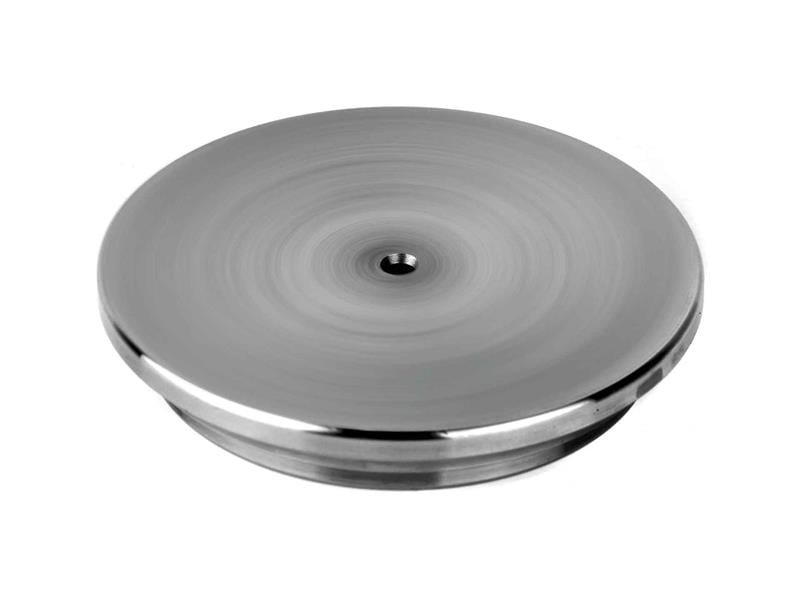

GDC-AK-200x245, 200 mm iç çaplı ve 245 mm dış çaplı silindir borusu için GDC basit tip silindir arka kapağıdır. Silindir borusunun arka ucunu kapatan, kaynakla birleştirilen basit tip arka kapaktır.
Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.
Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.
Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.
Katalog ölçü tablosuna göre L = 30 mm, L1 = 9 mm, L2 = 5 mm, D = 245 mm, D1 = 200 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.
Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.
