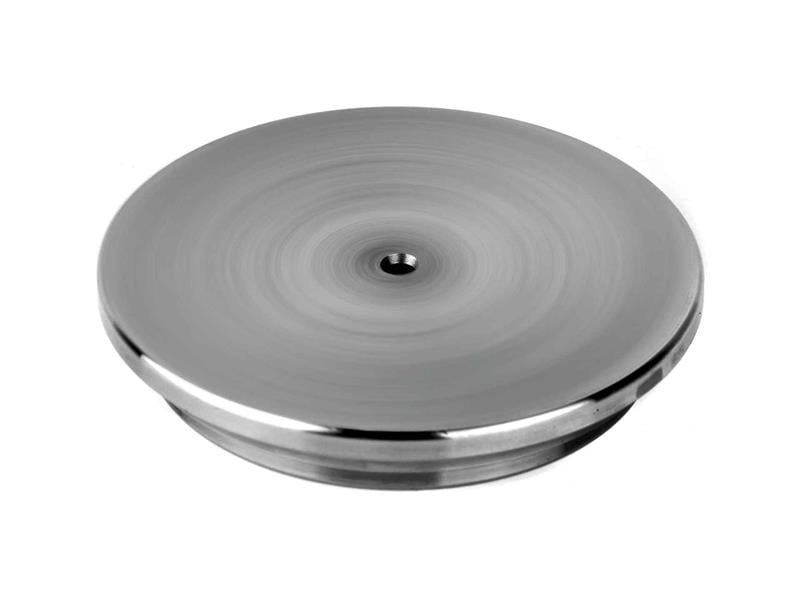

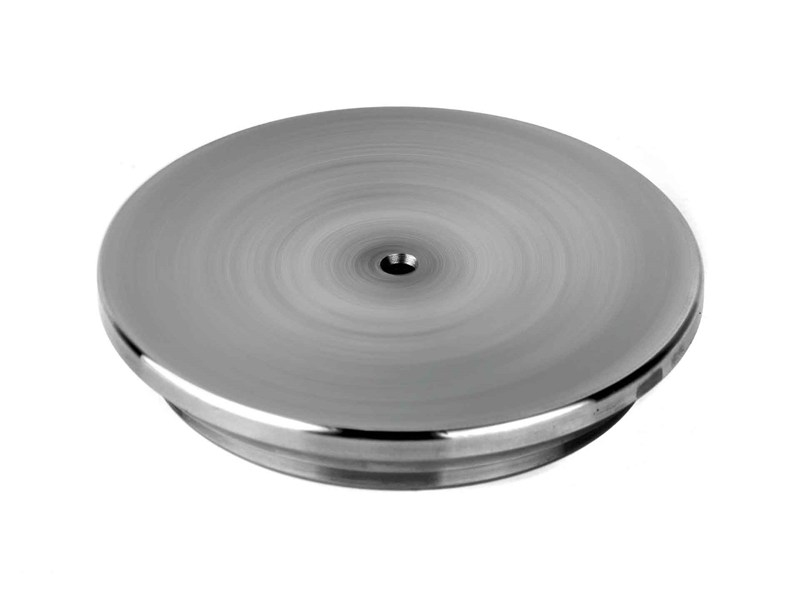

Gdc-ak-170x200 Silindir Arka Kapak Basit Tip (GDC-AK-170x200)

170x200 ölçüsündeki GDC-AK-170x200, hidrolik silindir imalatında kullanılan basit tip silindir arka kapağıdır. 170 mm iç çaplı silindir 200 bar'da yaklaşık 454 kN kuvvet üretir; bağlantı bu kuvveti taşır.

170x200 basit tip silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

170 mm iç çaplı silindir 200 bar'da yaklaşık 454 kN (46,3 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

GDC-AK-170x200 ölçüleri nelerdir?

Katalog ölçü tablosuna göre L = 25 mm, L1 = 9 mm, L2 = 5 mm, D = 200 mm, D1 = 170 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
