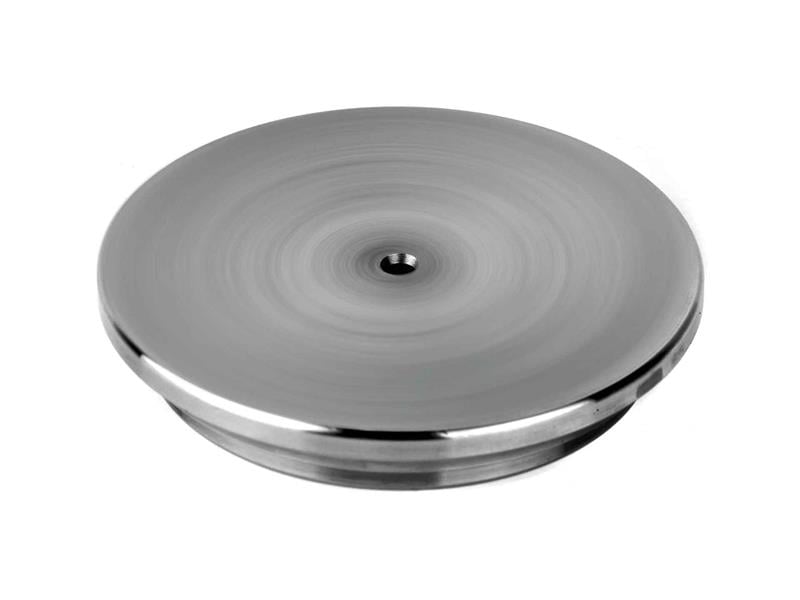

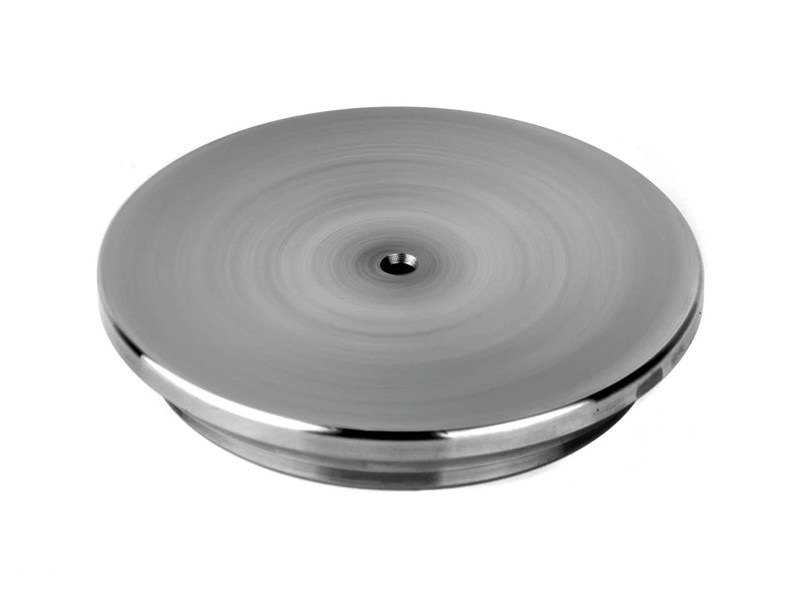

Gdc-ak-160x190 Silindir Arka Kapak Basit Tip (GDC-AK-160x190)

GDC-AK-160x190 (GDC), 160x190 ölçülü basit tip silindir arka kapağıdır. Malzemesi S355JR (1.0045) / SAE 1030 (1.0528)'dir.

160x190 basit tip silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

160x190 ölçüsü ne anlama gelir?

İlk sayı silindir borusunun iç çapını (160 mm), ikinci sayı dış çapını (190 mm) gösterir. Buna göre boru et kalınlığı yaklaşık 15 mm'dir; GDC-AK-160x190 bu boruya uyar.

Bu boru ile silindir ne kadar kuvvet üretir?

160 mm iç çaplı silindir 200 bar'da yaklaşık 402,1 kN (41 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-AK-160x190 ölçüleri nelerdir?

Katalog ölçü tablosuna göre L = 25 mm, L1 = 9 mm, L2 = 5 mm, D = 180 mm, D1 = 160 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Basit tip ile yağ girişli arka kapak arasındaki fark nedir?

Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.

Kullanırken dikkat edilmesi gerekenler

• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
