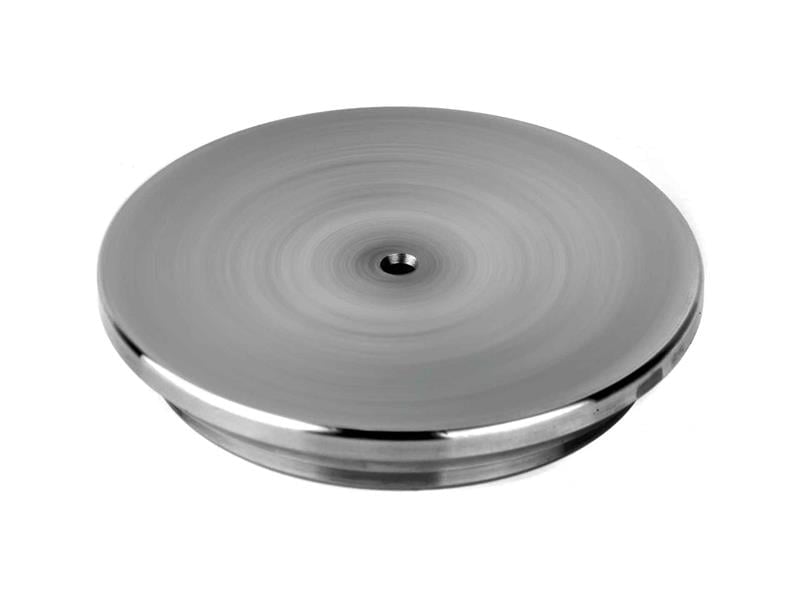

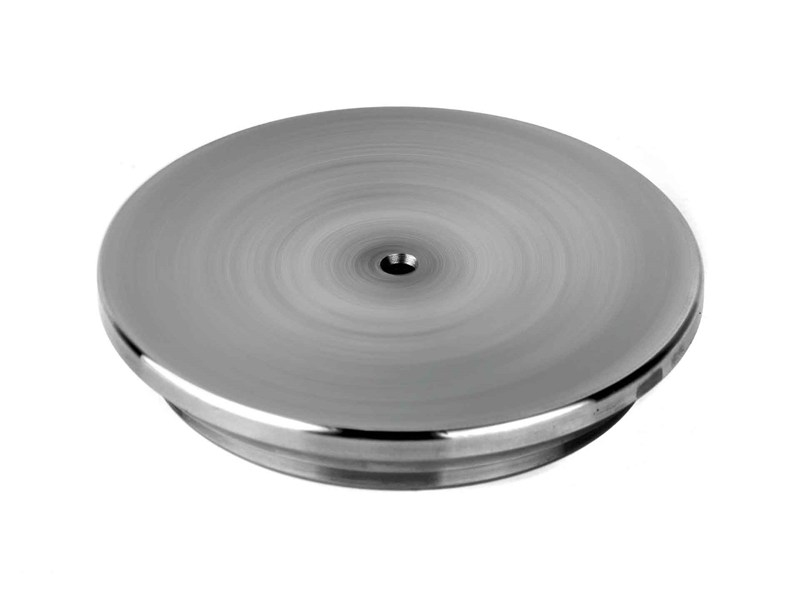

Gdc-ak-150x170 Silindir Arka Kapak Basit Tip (GDC-AK-150x170)

150x170 ölçüsündeki GDC-AK-150x170, hidrolik silindir imalatında kullanılan basit tip silindir arka kapağıdır. 150 mm iç çaplı silindir 200 bar'da yaklaşık 353,4 kN kuvvet üretir; bağlantı bu kuvveti taşır.

150x170 basit tip silindir arka kapağı nerede kullanılır?

Silindir imalatçıları ve tamir atölyeleri tarafından yeni silindir üretiminde veya hasar görmüş arka bağlantının yenilenmesinde kullanılır.

Sık sorulan sorular

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Bu boru ile silindir ne kadar kuvvet üretir?

150 mm iç çaplı silindir 200 bar'da yaklaşık 353,4 kN (36 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

GDC-AK-150x170 ölçüleri nelerdir?

Katalog ölçü tablosuna göre L = 20 mm, L1 = 9 mm, L2 = 5 mm, D = 170 mm, D1 = 150 mm olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Basit tip ile yağ girişli arka kapak arasındaki fark nedir?

Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
