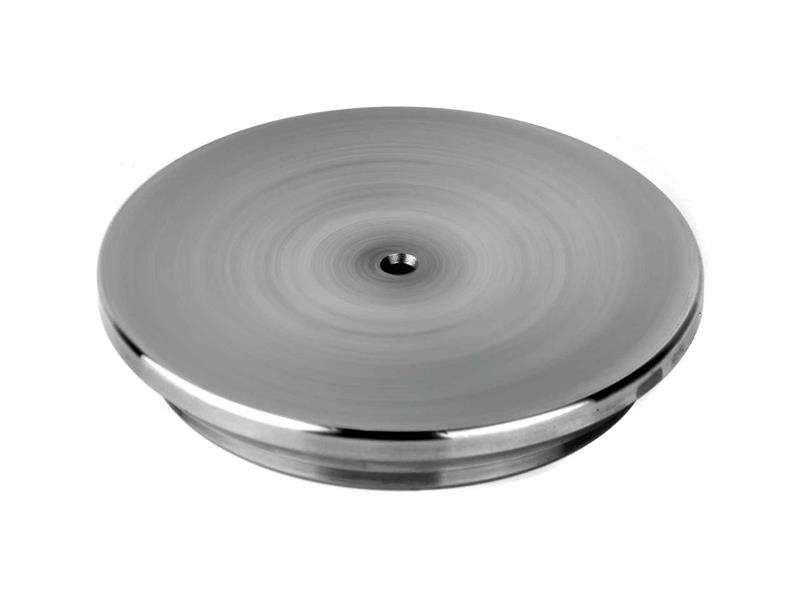

Gdc-ak-100x120 Silindir Arka Kapak Basit Tip (GDC-AK-100x120)

GDC-AK-100x120 (GDC), 100x120 ölçülü basit tip silindir arka kapağıdır. Malzemesi S355JR (1.0045) / SAE 1030 (1.0528)'dir.

100x120 basit tip silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

100x120 ölçüsü ne anlama gelir?

İlk sayı silindir borusunun iç çapını (100 mm), ikinci sayı dış çapını (120 mm) gösterir. Buna göre boru et kalınlığı yaklaşık 10 mm'dir; GDC-AK-100x120 bu boruya uyar.

Arka kapak boruya nasıl bağlanır?

Arka kapaklar silindir borusuna kaynakla birleştirilir. Kaynaktan önce kapak ve boru ağzı temizlenir, eksen kaçıklığı olmayacak şekilde puntalanır ve tam nüfuziyetli kaynak yapılır. Kaynak sonrası borunun iç yüzeyinde çapak veya taşma kalmamalıdır; aksi halde piston keçesi zarar görür.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

Basit tip ile yağ girişli arka kapak arasındaki fark nedir?

Basit tip arka kapak yalnızca borunun ucunu kapatır; yağ girişi boru üzerine ayrıca açılır. Yağ girişli (AKR) kapakta port kapağın üzerindedir. GDC'de aynı ölçünün yağ girişli modeli de bulunabilir.

Kullanırken dikkat edilmesi gerekenler

• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
