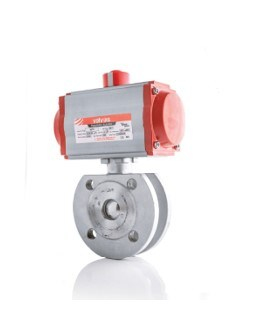

Valvos DN20 monoblok küresel vana, vana ile pnömatik aktüatörün montajlı olarak birlikte sunulduğu bir üründür. Gövdesi AISI 304 paslanmaz çelik, çalışma basıncı 40 bar'dır.
Teknik özellikler
| Anma çapı | DN20 |
|---|
| Gövde malzemesi | AISI 304 paslanmaz çelik |
|---|
| Sızdırmazlık | PTFE |
|---|
| Çalışma basıncı | 40 bar |
|---|
| Çalışma sıcaklığı | −30 °C / +180 °C |
|---|
| Aktüatör bağlantısı | ISO 5211 tepe flanşı |
|---|
| Tahrik | Pnömatik aktüatör (çift ya da tek etkili) |
|---|
Değerler Valvos 2024 ürün kataloğundan (s. 65) alınmıştır.
Nerelerde kullanılır?
Su, hava, buhar kondensi, kimyasal ve gıda proses hatlarında akışı açıp kesmek için kullanılır. Otomasyonlu tesislerde hattın uzaktan açılıp kapatılması gereken noktalarda kullanılır.
Sık sorulan sorular
Aktüatör nasıl kumanda edilir?
Valvos kataloğunda aktüatörlerle birlikte kullanılan mekanik ve ex-proof switch kutusu (IP67), 4–20 mA pozisyoner ve 1/4" 5/2 namur valf (220-110-48-24-12 V bobinli) bulunur. Namur valf, aktüatöre gelen havayı açıp keserek hareketi sağlar; switch kutusu vananın açık/kapalı konumunu kumanda sistemine bildirir.
Başka ölçüleri var mı?
Sitemizde bu serinin 9 farklı ölçüsü bulunur: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Hava kesilince vana ne olur?
Valvos kataloğunda bu ürün aynı kodla hem çift etkili hem tek etkili (yay geri dönüşlü) aktüatörle verilir; siparişte hangisinin istendiği belirtilmelidir. Çift etkili aktüatörde hava kesilirse vana son konumunda kalır; tek etkilide yay vanayı başlangıç konumuna döndürür.
Monoblok gövdenin avantajı nedir?
Monoblok vanada gövde tek parçadır; ara bağlantı yeri olmadığı için dış sızıntı ihtimali azdır ve yapı kompakttır. Kompakt yapısı sayesinde dar alanlara uygundur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 40 bar'ın üzerine çıkarmayın.
- Aktüatörü vanaya takarken vana ile aktüatörün aynı konumda olduğundan emin olun.
- Vanayı boru hattından gerilim binmeyecek şekilde monte edin.
- Montajdan önce hattı temizleyin; kaynak çapağı ve kir sızdırmazlık yüzeyine zarar verir.
