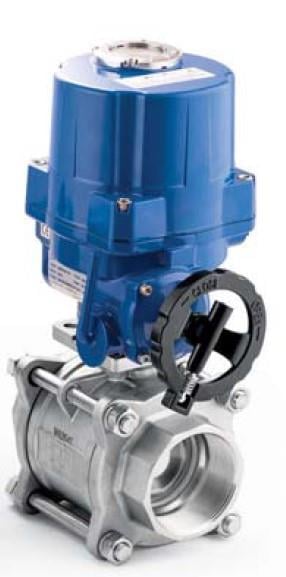

4" dişli hatlarda akışı açıp kesmek için: Duravis 4" AISI 316 paslanmaz küresel vana. AISI 316 paslanmaz çelik gövdelidir, çalışma basıncı PN63'tür.
Teknik özellikler
| Ölçü | 4" (DN100) |
|---|
| Yol | 2/2 yollu |
|---|
| Bağlantı | Dişli, BSPP (G) |
|---|
| Vana malzemesi | AISI 316 paslanmaz çelik |
|---|
| Gövde yapısı | Üç parçalı, tam geçişli |
|---|
| Çalışma basıncı | PN63 |
|---|
| Çalışma sıcaklığı | −50 °C / +210 °C |
|---|
| Uygun pnömatik aktüatör | PAR-100X090DA (çift etkili) · PAR-145X090SR (tek etkili) |
|---|
Değerler Duravis ürün kataloğundan (s. 7 ve 30) alınmıştır.
Nerelerde kullanılır?
Su, hava, gaz ve proses hatlarında akışı tam açıp tam kesmek için kullanılır. Aktüatör takılarak otomasyonlu tesislerde uzaktan açılıp kapatılması gereken noktalarda kullanılır.
Sık sorulan sorular
Başka ölçüleri var mı?
Sitemizde bu serinin 9 farklı ölçüsü bulunur: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4". Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Çalışma basıncı kaç bar?
Katalogda bu ölçünün çalışma basıncı PN63 olarak verilir; yani 63 bar'a kadar kullanılabilir. Paslanmaz seride bütün ölçüler PN63'tür.
Bu vanaya hangi aktüatör takılır?
Duravis kataloğunda bu vana çift etkili PAR-100X090DA aktüatörle PBLV 300-100 kodlu, tek etkili PAR-145X090SR aktüatörle PBLV 301-100 kodlu set olarak yer alır. Aktüatörün kontrol hava basıncı 4 – 8 bar (filtrelenmiş) olmalıdır.
Tam geçişli ne demek?
Üç parçalı vanada orta gövde iki uç parçaya cıvatayla bağlıdır; bakımda uç parçalar hatta kalırken orta gövde sökülüp conta ve küre değiştirilebilir. Tam geçişli vanada küre deliği boru iç çapıyla aynıdır, bu yüzden açıkken akışa direnç ve basınç kaybı çok düşüktür.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını PN63 sınırının üzerine çıkarmayın.
- Dişli bağlantıda sızdırmazlık bandını aşırı sarmayın; gövdeyi zorlamadan sıkın.
- Bakım öncesi hattaki basıncı boşaltın.
- Montajdan önce hattı temizleyin; kaynak çapağı ve kir sızdırmazlık yüzeyine zarar verir.
