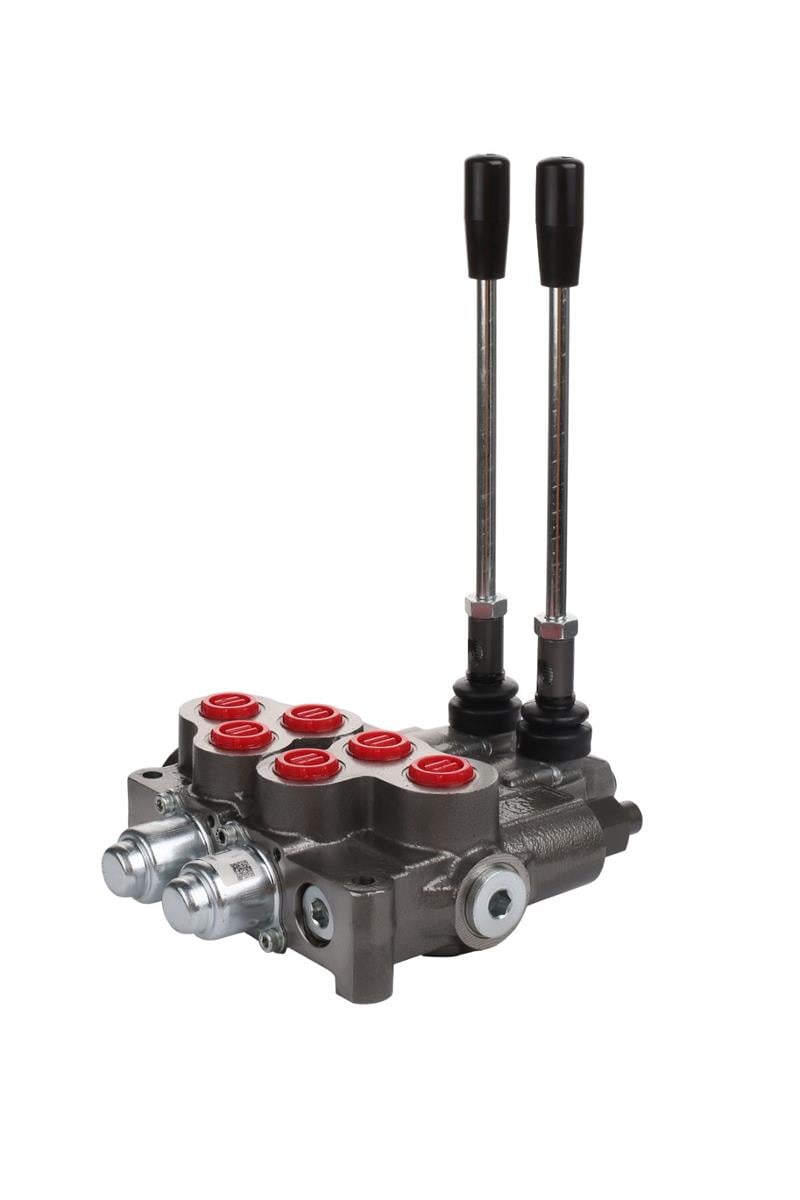

2 kollu monoblok kumanda valfi: Akon AMV702 (T08-5007538000), 1/2" BSP bağlantılı. İş portları (A-B) G 1/2, pompa girişi G 1/2 dişlidir.
Teknik özellikler
| Seri / model | Akon AMV70 · AMV702, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 2 (ikili) |
|---|
| Nominal debi | 80 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · T2 G 3/4 · CO G 3/4 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 145 / 189 mm |
|---|
| Ağırlık | 7,25 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV70 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
AMV70 ne işe yarar?
AMV70, orta-yüksek debinin dar montaj alanıyla buluştuğu tarım, belediye ve kaldırma makineleri için tasarlanmış, döküm gövdeli monoblok bir kumanda valfidir. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Sürgü çapı kaç mm?
Sürgüler Ø16 mm çapında, sertleştirilmiş ve krom kaplıdır; birbirinin yerine takılabilir. Föyde geniş bir sürgü tipi seçeneği yer alır; sürgü tipi siparişte kodlanır.
Pnömatik veya uzaktan kumandalı versiyonu var mı?
AMV70 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, direkt solenoid (elektrikli), giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Carry-over (CO) çıkışı ne işe yarar?
Valf açık ve kapalı merkezli sistemlerde kullanılabilir. Carry-over (CO) çıkışı (G 3/4), boştaki pompa yağını tanka değil ikinci bir valfe aktarmak içindir.
Paralel, seri ve tandem devre farkı nedir?
AMV70 serisinde paralel (standart) ve seri devre seçenekleri vardır. Paralel devrede bütün kollar pompa hattından beslenir; birden fazla kol açıldığında yağ en düşük yükteki fonksiyona gider. Seri devrede bir dilimin dönüşü sonrakini besler, böylece fonksiyonlar aynı anda ama düşük basınçla çalışır.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
- Tank hattındaki geri basınç 30 bar'ı geçmemelidir.
- Yağ sıcaklığının +80 °C'yi geçmesine izin vermeyin.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
