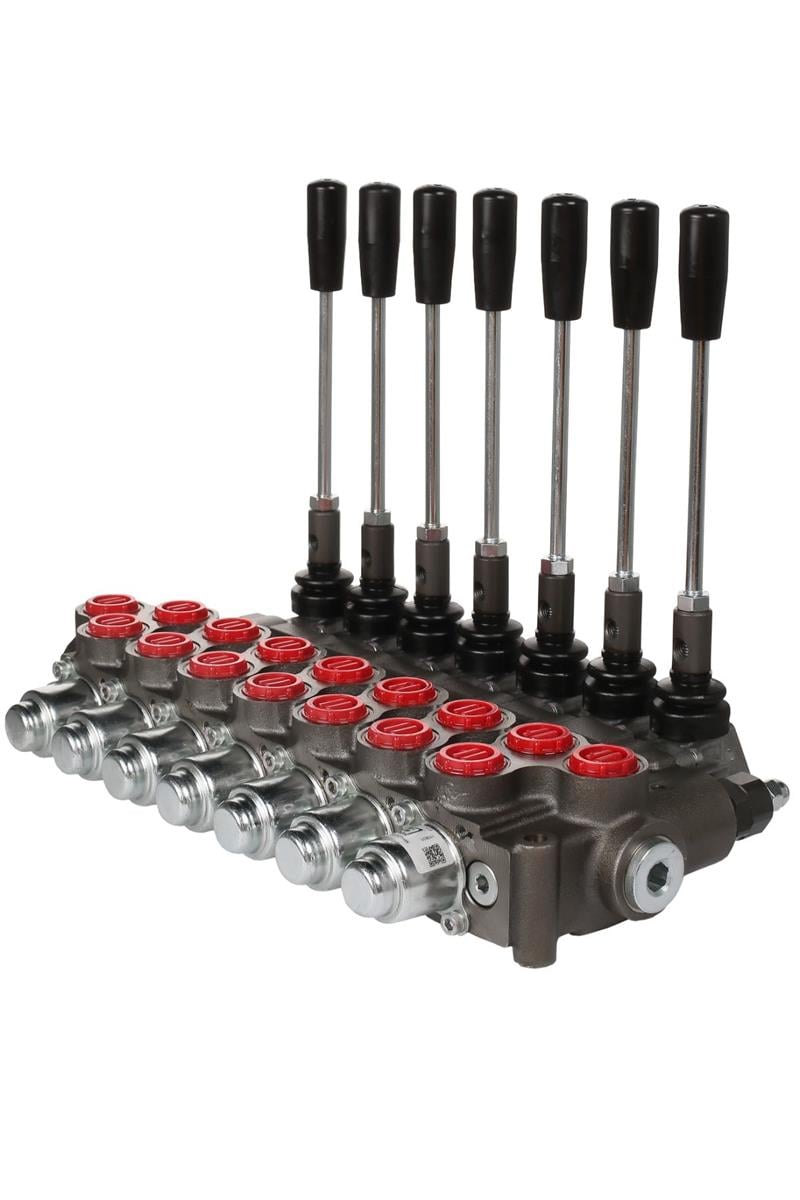

7 kollu monoblok kumanda valfi: Akon AMV507 (T08-5005279000), 1/2" BSP bağlantılı. Maksimum çalışma basıncı 315 bar, nominal debisi 50 lt/dk'dır.
Teknik özellikler
| Seri / model | Akon AMV50 · AMV507, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 7 (yedili) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · T2 G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 320 / 361 mm |
|---|
| Ağırlık | 13,5 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
AMV507 hangi makinelerde kullanılır?
AMV50, döküm gövdeli monoblok bir kumanda valfidir; mobil makineler, kaldırma ekipmanları, belediye ve tarım araçları ile kompakt hidrolik güç ünitelerinde kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
7 kollu gövde ne kadar yer kaplar?
Föydeki ölçü tablosuna göre AMV507 için L (gövde boyu) 361 mm, K ölçüsü 320 mm, ağırlık 13,5 kg'dır. Ağırlık standart konfigürasyon içindir; kumanda kiti ve yardımcı valflere göre değişir.
Pnömatik veya uzaktan kumandalı versiyonu var mı?
AMV50 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, direkt solenoid (elektrikli), giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Kol bırakıldığında yük düşer mi?
Evet, gövde içinde yük tutma çek valfi vardır. Çek valf, kol açıldığı anda pompa basıncı yük basıncına ulaşana kadar yükün geri kaçmasını önler. Uzun süre askıda tutulacak yükler için ayrıca silindir üzerine kilit (pilot çek) valfi kullanılmalıdır.
Dilimli ile monoblok valf farkı nedir?
Monoblok valfte bütün kollar tek bir döküm gövdededir. Daha kompakt ve hafiftir, sızıntı yüzeyi azdır; ancak kol sayısı sonradan değiştirilemez.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Yağ sıcaklığının +80 °C'yi geçmesine izin vermeyin.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
