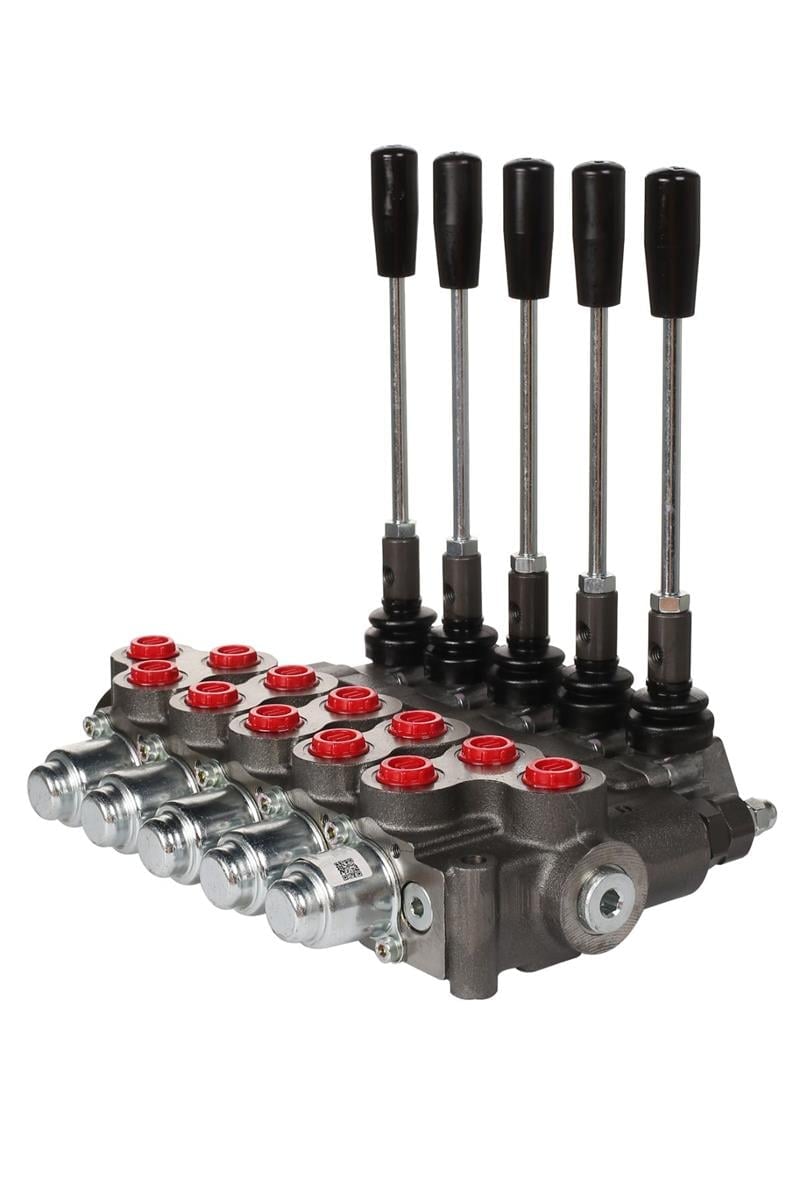

5 kollu monoblok kumanda valfi: Akon AMV505 (T08-5006208000), 3/8" BSP bağlantılı. Ayarlanabilir ana emniyet valfi gövdeye takılı gelir.
Teknik özellikler
| Seri / model | Akon AMV50 · AMV505, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 5 (beşli) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 3/8 · A-B G 3/8 · T G 3/8 · T2 G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 240 / 281 mm |
|---|
| Ağırlık | 10,65 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
Nerelerde kullanılır?
AMV50, döküm gövdeli monoblok bir kumanda valfidir; mobil makineler, kaldırma ekipmanları, belediye ve tarım araçları ile kompakt hidrolik güç ünitelerinde kullanılır. Tek parça gövdesi kompakt ve dayanıklıdır.
Sık sorulan sorular
3/8" bağlantı hangi portları kapsar?
Bu ürünün bağlantıları standart BSP (G) dişlidir: pompa girişi P G 3/8, iş portları A-B G 3/8, tank dönüşü T G 3/8, yan tank çıkışı T2 G 1/2, carry-over (CO) çıkışı G 1/2. Aynı seri sitemizde 3/8" ve 1/2" bağlantı seçenekleriyle bulunur.
Kollar aynı anda kullanılabilir mi?
AMV50 serisinde paralel (standart) ve seri devre seçenekleri vardır. Paralel devrede bütün kollar pompa hattından beslenir; birden fazla kol açıldığında yağ en düşük yükteki fonksiyona gider. Seri devrede bir dilimin dönüşü sonrakini besler, böylece fonksiyonlar aynı anda ama düşük basınçla çalışır.
Yük tutma çek valfi var mı?
Evet, gövde içinde yük tutma çek valfi vardır. Çek valf, kol açıldığı anda pompa basıncı yük basıncına ulaşana kadar yükün geri kaçmasını önler. Uzun süre askıda tutulacak yükler için ayrıca silindir üzerine kilit (pilot çek) valfi kullanılmalıdır.
Emniyet valfi var mı?
Valf girişinde ayarlanabilir ana emniyet (basınç tahliye) valfi bulunur. Ayar, sistemin en zayıf elemanının (pompa, hortum, silindir) dayanabileceği basınca göre ve manometre bağlıyken yapılmalıdır. Ayar 315 bar sınırını geçmemelidir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
- Emniyet valfi ayarını manometre bağlıyken yapın.
- Tank hattındaki geri basınç 30 bar'ı geçmemelidir.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
