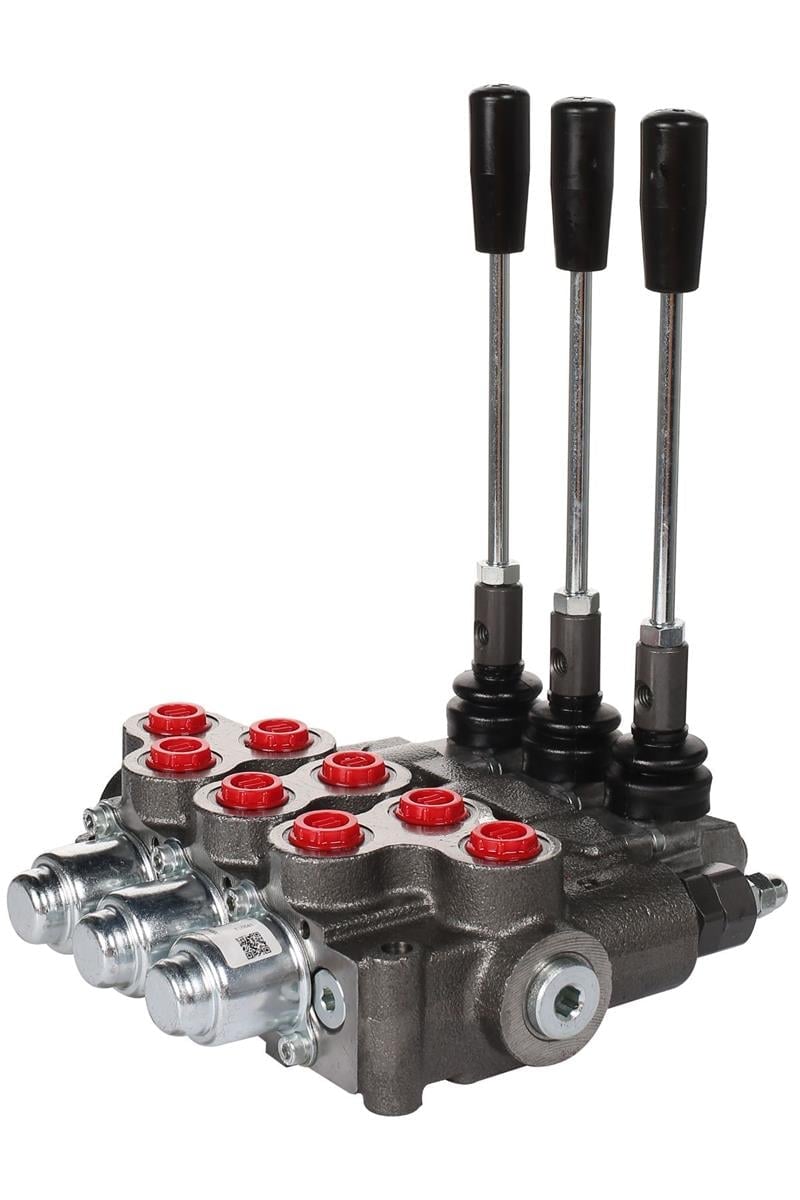

Akon AMV503 (T08-5006205000), 50 lt/dk nominal debiye uygun, 3 kollu monoblok kumanda valfidir. İş portları (A-B) G 1/2, pompa girişi G 1/2 dişlidir.
Teknik özellikler
| Seri / model | Akon AMV50 · AMV503, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 3 (üçlü) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · T2 G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 160 / 201 mm |
|---|
| Ağırlık | 7,15 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
AMV50 ne işe yarar?
AMV50, döküm gövdeli monoblok bir kumanda valfidir; mobil makineler, kaldırma ekipmanları, belediye ve tarım araçları ile kompakt hidrolik güç ünitelerinde kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Bağlantı ölçüleri nedir?
Bu ürünün bağlantıları standart BSP (G) dişlidir: pompa girişi P G 1/2, iş portları A-B G 1/2, tank dönüşü T G 1/2, yan tank çıkışı T2 G 1/2, carry-over (CO) çıkışı G 1/2. Aynı seri sitemizde 3/8" ve 1/2" bağlantı seçenekleriyle bulunur.
Carry-over (CO) çıkışı ne işe yarar?
Valf açık ve kapalı merkezli sistemlerde kullanılabilir. Carry-over (CO) çıkışı (G 1/2), boştaki pompa yağını tanka değil ikinci bir valfe aktarmak içindir.
Çalışma sıcaklığı nedir?
Mineral bazlı hidrolik yağ kullanılır; önerilen viskozite 10 – 75 cSt, yağ sıcaklığı −20 °C ile +80 °C arasıdır. Ortam sıcaklığı −40 / +60 °C aralığında olabilir. Yağ kirliliği NAS 1638 sınıf 10 / ISO 4406 19/16'dan kötü olmamalıdır. Keçeler NBR'dir.
Dilimli ile monoblok valf farkı nedir?
Monoblok valfte bütün kollar tek bir döküm gövdededir. Daha kompakt ve hafiftir, sızıntı yüzeyi azdır; ancak kol sayısı sonradan değiştirilemez.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Pompa debisi 50 lt/dk nominal debiyi sürekli aşmamalıdır.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
