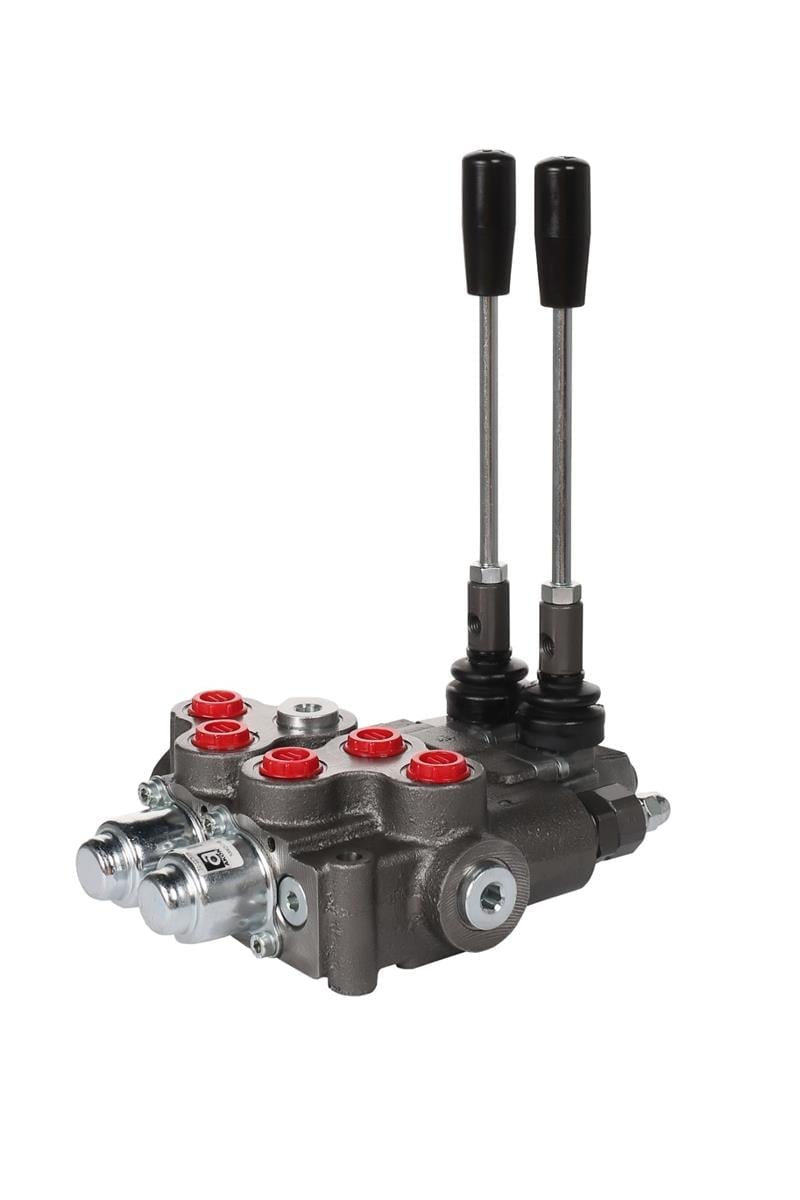

Akon AMV502 (T08-5006257000) ile 2 hidrolik fonksiyon ayrı ayrı kumanda edilir; Akon AMV50 serisindendir. İş portları (A-B) G 3/8, pompa girişi G 3/8 dişlidir.
Teknik özellikler
| Seri / model | Akon AMV50 · AMV502, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 2 (ikili) |
|---|
| Sürgü tipi | Tek tesirli (ürün adına göre) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 3/8 · A-B G 3/8 · T G 3/8 · T2 G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 120 / 161 mm |
|---|
| Ağırlık | 5,9 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
AMV50 ne işe yarar?
AMV50, döküm gövdeli monoblok bir kumanda valfidir; mobil makineler, kaldırma ekipmanları, belediye ve tarım araçları ile kompakt hidrolik güç ünitelerinde kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Seri devrede basınç neden daha düşük?
Maksimum çalışma basıncı 315 bar'dır; seri devrede bu sınır 250 bar'a düşer. Seri devrede bir dilimin dönüş yağı bir sonraki dilimi beslediği için gövdeye binen yük artar. Tank (dönüş) hattındaki basınç 30 bar'ı geçmemelidir.
Hangi kumanda seçenekleri var?
AMV50 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, direkt solenoid (elektrikli), giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Emniyet valfi var mı?
Valf girişinde ayarlanabilir ana emniyet (basınç tahliye) valfi bulunur. Ayar, sistemin en zayıf elemanının (pompa, hortum, silindir) dayanabileceği basınca göre ve manometre bağlıyken yapılmalıdır. Ayar 315 bar sınırını geçmemelidir.
Tek tesirli ne demek?
Ürün adında tek tesirli olarak tanımlanmıştır: sürgü yağı yalnız bir yöne basar, dönüşte yağ tanka boşalır. Yükün kendi ağırlığıyla geri döndüğü tek etkili silindirlerde (damper, kaldırma silindiri) kullanılır; çift etkili silindirler için uygun değildir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Tank hattındaki geri basınç 30 bar'ı geçmemelidir.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
- Pompa debisi 50 lt/dk nominal debiyi sürekli aşmamalıdır.
- Valfi düz bir yüzeye monte edin; eğri yüzey gövdeyi gerer ve sürgünün sıkışmasına yol açar.
