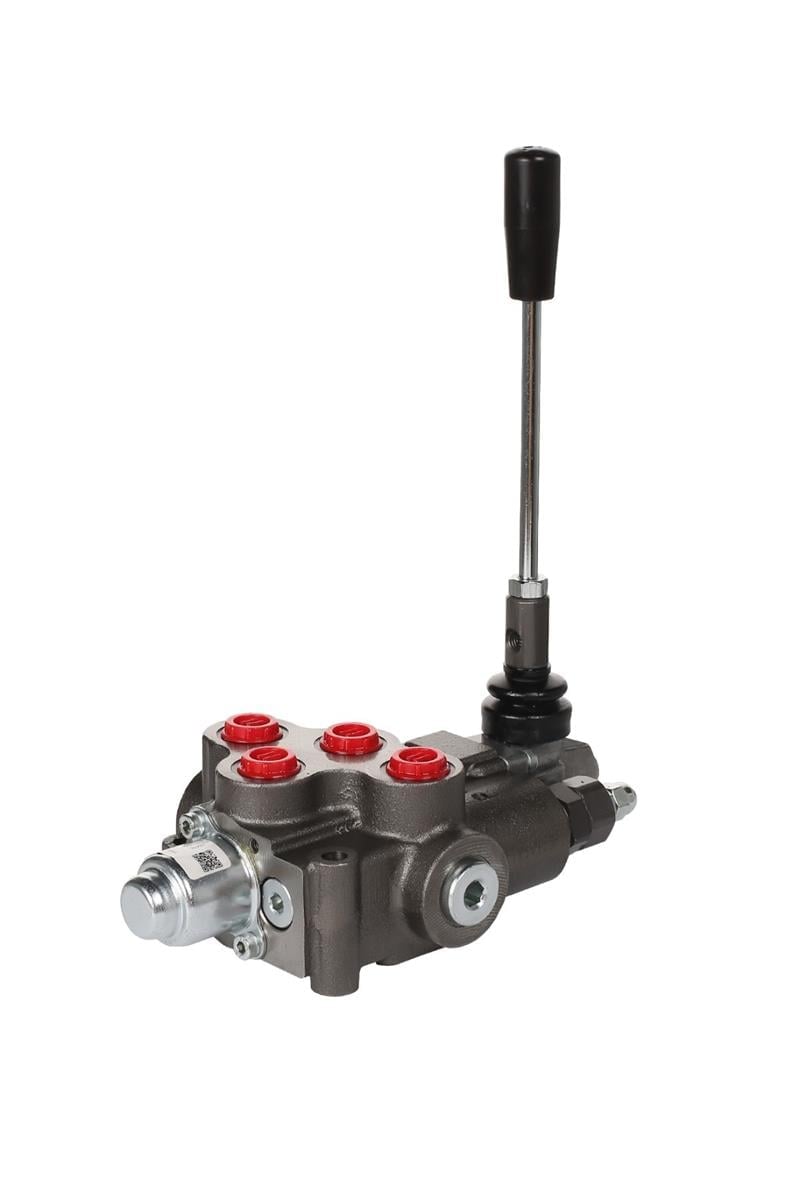

Tek kollu monoblok kumanda valfi: Akon AMV501 (T08-5006200000), 3/8" BSP bağlantılı. İş portları (A-B) G 3/8, pompa girişi G 3/8 dişlidir.
Teknik özellikler
| Seri / model | Akon AMV50 · AMV501, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 1 (tekli) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 3/8 · A-B G 3/8 · T G 3/8 · T2 G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 80 / 121 mm |
|---|
| Ağırlık | 3,5 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
AMV501 hangi makinelerde kullanılır?
AMV50, döküm gövdeli monoblok bir kumanda valfidir; mobil makineler, kaldırma ekipmanları, belediye ve tarım araçları ile kompakt hidrolik güç ünitelerinde kullanılır. Tek parça gövdesi kompakt ve dayanıklıdır.
Sık sorulan sorular
Sürgüler değiştirilebilir mi?
Sürgüler Ø16 mm çapında, sertleştirilmiş ve krom kaplıdır; birbirinin yerine takılabilir. Föyde geniş bir sürgü tipi seçeneği yer alır; sürgü tipi siparişte kodlanır.
Hangi kumanda seçenekleri var?
AMV50 için manuel, pnömatik, elektro-pnömatik, hidrolik, elektro-hidrolik, direkt solenoid (elektrikli), giriş oransal, mekanik joystick ve halat (kablo) kumanda seçenekleri vardır.
Açık merkez mi kapalı merkez mi?
Valf açık ve kapalı merkezli sistemlerde kullanılabilir. Carry-over (CO) çıkışı (G 1/2), boştaki pompa yağını tanka değil ikinci bir valfe aktarmak içindir.
Kollar aynı anda kullanılabilir mi?
AMV50 serisinde paralel (standart) ve seri devre seçenekleri vardır. Paralel devrede bütün kollar pompa hattından beslenir; birden fazla kol açıldığında yağ en düşük yükteki fonksiyona gider. Seri devrede bir dilimin dönüşü sonrakini besler, böylece fonksiyonlar aynı anda ama düşük basınçla çalışır.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Tank hattındaki geri basınç 30 bar'ı geçmemelidir.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
- Emniyet valfi ayarını manometre bağlıyken yapın.
- Pompa debisi 50 lt/dk nominal debiyi sürekli aşmamalıdır.
