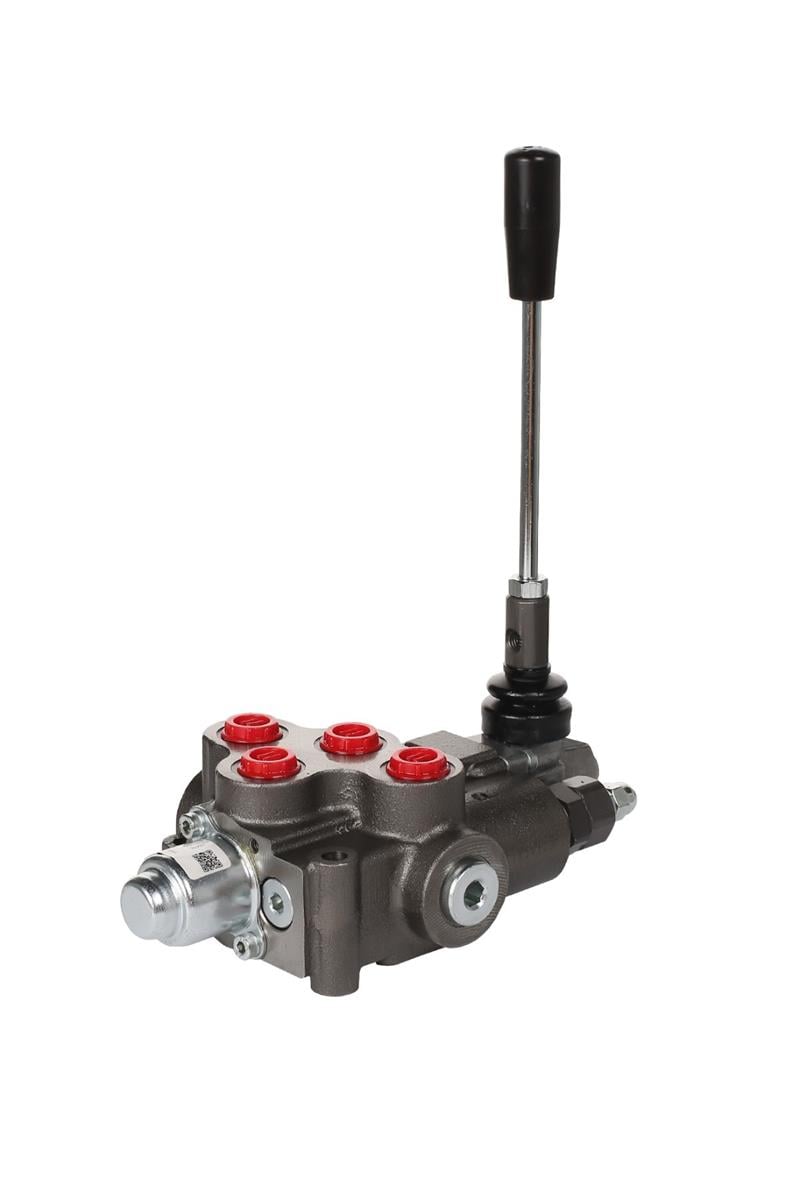

Akon AMV501 (T08-5006201000), 50 lt/dk nominal debiye uygun, tek kollu monoblok kumanda valfidir. İş portları (A-B) G 1/2, pompa girişi G 1/2 dişlidir.
Teknik özellikler
| Seri / model | Akon AMV50 · AMV501, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 1 (tekli) |
|---|
| Nominal debi | 50 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar · seri devrede 250 bar |
|---|
| Maks. tank hattı basıncı | 30 bar |
|---|
| Bağlantı (BSP) | P G 1/2 · A-B G 1/2 · T G 1/2 · T2 G 1/2 · CO G 1/2 |
|---|
| Sürgü çapı | Ø16 mm, değiştirilebilir, sertleştirilmiş krom kaplama |
|---|
| Devre | paralel (standart) ve seri |
|---|
| Yük tutma çek valfi | Var (gövde içinde) |
|---|
| K / L ölçüsü | 80 / 121 mm |
|---|
| Ağırlık | 3,5 kg (standart konfigürasyon) |
|---|
| Gövde / keçeler | Yüksek dayanımlı döküm gövde · NBR keçeler |
|---|
| Yağ sıcaklığı | −20 / +80 °C |
|---|
| Viskozite | 10 – 75 cSt |
|---|
| Yağ temizliği | En fazla NAS 1638 sınıf 10 · ISO 4406 19/16 |
|---|
Değerler Akon Hidrolik'in AMV50 ürün föyünden ve ürün sayfasından (akon.com.tr) alınmıştır.
Nerelerde kullanılır?
AMV50, döküm gövdeli monoblok bir kumanda valfidir; mobil makineler, kaldırma ekipmanları, belediye ve tarım araçları ile kompakt hidrolik güç ünitelerinde kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Kaç litre debiye uygun?
Föydeki nominal debi 50 lt/dk'dır. Pompa debisi nominal değeri sürekli aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.
Maksimum basıncı kaç bar?
Maksimum çalışma basıncı 315 bar'dır; seri devrede bu sınır 250 bar'a düşer. Seri devrede bir dilimin dönüş yağı bir sonraki dilimi beslediği için gövdeye binen yük artar. Tank (dönüş) hattındaki basınç 30 bar'ı geçmemelidir.
Bağlantı ölçüleri nedir?
Bu ürünün bağlantıları standart BSP (G) dişlidir: pompa girişi P G 1/2, iş portları A-B G 1/2, tank dönüşü T G 1/2, yan tank çıkışı T2 G 1/2, carry-over (CO) çıkışı G 1/2. Aynı seri sitemizde 3/8" ve 1/2" bağlantı seçenekleriyle bulunur.
tek kollu gövde ne kadar yer kaplar?
Föydeki ölçü tablosuna göre AMV501 için L (gövde boyu) 121 mm, K ölçüsü 80 mm, ağırlık 3,5 kg'dır. Ağırlık standart konfigürasyon içindir; kumanda kiti ve yardımcı valflere göre değişir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın; seri devrede sınır 250 bar'dır.
- Kol ve sürgü körüklerine doğrudan basınçlı su tutmayın.
- Tank hattındaki geri basınç 30 bar'ı geçmemelidir.
- Rakorları aşırı sıkmayın; BSP portlarda uygun sızdırmazlık pulu kullanın.
- Boyamadan önce port tapalarının yerinde olduğundan emin olun.
