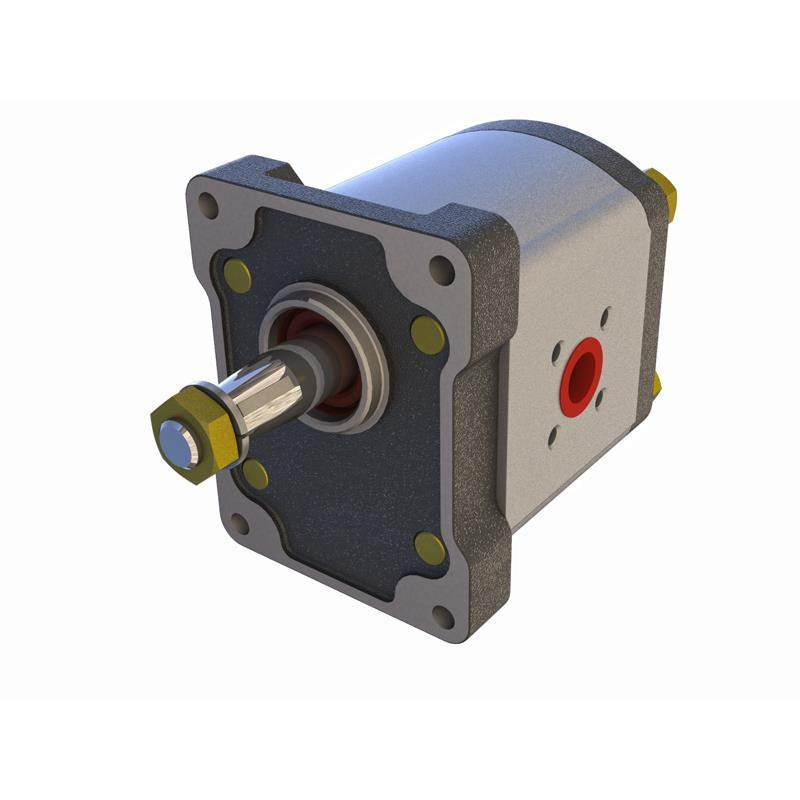

Hema 1PH 095 CB11, Hema 1PH serisinin 9,5 cm³/dev iletim hacimli harici dişli tip hidrolik pompasıdır. Katalogda bu model için 250 bar maksimum basınç verilir.
Teknik özellikler
| Seri | Hema 1PH dişli pompa |
|---|
| Gövde | Alüminyum |
|---|
| İletim hacmi | 9,5 cm³/dev |
|---|
| Debi (1500 dev/dk) | 13,6 lt/dk |
|---|
| Maks. çıkış basıncı | 250 bar |
|---|
| Devir aralığı | 600 – 3000 dev/dk |
|---|
| Dönüş yönü | Sağ (saat yönü), mil tarafından bakıldığında |
|---|
| Referans yağ | ISO VG68, 50 °C |
|---|
Değerler Hema 1PH kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.
Hema 1PH 095 CB11 hangi makinelerde kullanılır?
Helis dişli yapısı sayesinde düz dişli pompalara göre daha sessiz çalışır; gürültünün önemli olduğu ünitelerde tercih edilir. Endüstriyel güç ünitelerinde ve kapalı ortamlarda çalışan makinelerde kullanılır.
Sık sorulan sorular
Dönüş yönü nedir?
Ürün kodundaki C harfi Hema kodlamasında sağ (saat yönü) dönüşü ifade eder; yön, pompaya mil tarafından bakılarak belirlenir. Pompa ters yönde çalıştırılırsa emiş yapamaz ve keçeleri zarar görebilir; motorun dönüş yönü montajdan önce kontrol edilmelidir.
Emiş hattı nasıl olmalı?
Katalog, emiş hattındaki yağ hızının en fazla 2 m/s olmasını ve pompa girişinde ölçülen vakumun sürekli çalışmada 0,25 bar'ı (200 mm Hg) geçmemesini ister. Emiş hortumu kısa ve geniş kesitli seçilmeli, keskin dönüşlerden kaçınılmalıdır.
Kaplin seçimi nasıl yapılır?
Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. Kama ve kaplin mile elle takılmalı, kesinlikle çekiç kullanılmamalıdır.
Hangi yağ kullanılır?
Katalog, depo hacminin pompanın bir dakikada bastığı yağın en az iki katı olmasını önerir; bu model için 1500 dev/dk'da en az 28 litre. Katalog değerleri ISO VG68 hidrolik yağ ve 50 °C için verilmiştir. Depoda yağın havasını atması ve soğuması için yeterli hacim bırakılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Emniyet valfini 250 bar'ın üzerine ayarlamayın.
- Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
- İlk çalıştırmadan önce pompa gövdesini ve emiş hattını yağla doldurun; pompayı kuru çalıştırmayın.
- Sistem basınçlıyken bağlantıları sökmeyin.
- Pompa miline yan yük bindirmeyin; kayış veya dişli tahrikte ön yataklı versiyon kullanın.
