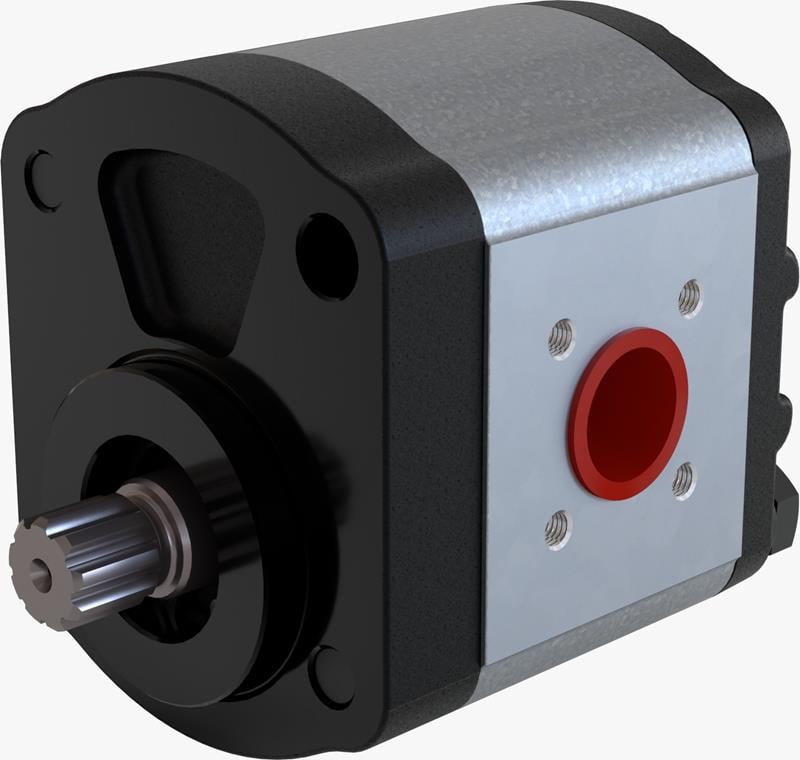

AP20.095.ABG01SN, 9,4 cc/dev iletim hacimli, sola dönüşlü Blue Ascend AP20 alüminyum gövde dişli pompadır. En yüksek çalışma basıncı 250 bar, 1500 dev/dk'daki teorik debisi yaklaşık 14,1 l/dk'dır.
9,4 cc dişli pompa nerede kullanılır?
Orta debi aralığıyla traktör ve tarım makineleri, forklift ve istif makineleri, damper ve kaldırma sistemleri ile endüstriyel hidrolik ünitelerde yaygın olarak kullanılır.
Sık sorulan sorular
Pompanın dönüş yönü nasıl belirlenir?
Pompaya şaft ucundan bakıldığında şaftın döndüğü yön esas alınır. AP20.095.ABG01SN saat yönünün tersine (sol) dönüş içindir; stok kodundaki A harfi bunu gösterir (Blue Ascend kodlamasında A sol, C sağ, R çift dönüş). Montajdan önce tahrik eden motorun veya PTO milinin dönüş yönünü kontrol edin.
Yedek pompa seçerken flanşa neden dikkat edilmelidir?
Aynı cc değerindeki pompalar farklı ön kapaklarla üretilir. AP20.095.ABG01SN 2 cıvatalı merkezlemeli ön kapaklıdır (merkezleme Ø50 mm). Flanş ve merkezleme çapı farklı bir pompa, şaft hizasını bozar; bu da keçe kaçağına ve rulman hasarına yol açar.
Doğru iletim hacmi nasıl seçilir?
Gerekli debi (l/dk) ve tahrik devri (dev/dk) biliniyorsa gerekli iletim hacmi yaklaşık debi × 1000 / devir formülüyle bulunur. Örneğin 14,1 l/dk debi 1500 dev/dk'da 9,4 cc pompayla sağlanır. Pompanın gücü ise basınç ve debiyle birlikte artar; tahrik motorunun gücünün yeterli olduğunu kontrol edin.
Pompa için ne kadar motor gücü gerekir?
Gerekli güç yaklaşık olarak basınç (bar) × debi (l/dk) / 600 formülüyle (kW) hesaplanır, verim kayıpları için üzerine pay eklenir. Örneğin bu pompa 1500 dev/dk'da 14,1 l/dk debiyle 150 bar'da çalışırken, %85 toplam verim kabulüyle yaklaşık 4,1 kW güç ister.
Tandem veya modüler pompa yapılabilir mi?
Blue Ascend kodlama sisteminde aynı gruptaki pompalar tandem (iki elemanlı) veya modüler olarak da üretilir; kodun sonundaki -T tandem, -M modüler yapıyı gösterir. AP20.095.ABG01SN tekli bir pompadır. İki ayrı devreyi tek tahrikle beslemek için tandem pompa seçenekleri için bizimle görüşün.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bu pompanın en yüksek çalışma basıncını (250 bar) aşmamalıdır.
- Emiş hattını kısa, geniş kesitli ve hava almayacak şekilde bağlayın; emiş filtresinin tıkanmasına izin vermeyin.
- Pompa şaftına yandan yük bindirmeyin; tahrikle eksenel ve açısal hizayı doğru yapın.
- Pompayı izin verilen en düşük ve en yüksek devir aralığının dışında çalıştırmayın.
