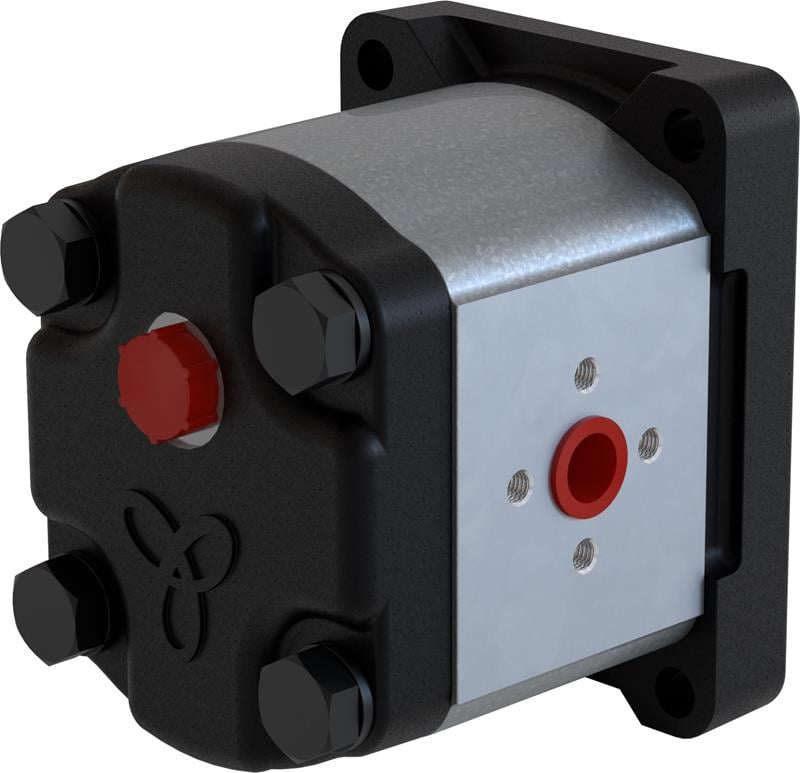

Blue Ascend APM20.095.RDA01EGN, APM20 serisinin 9,4 cc ölçüsünde çift yönlü dişli motorudur. Ön kapağı 2 cıvatalı SAE "A" tiptir (Ø82,55 mm). Şaftı: konik kamalı şaft (1:5). 250 bar'a kadar basınçta ve 3500 dev/dk'ya kadar devirde çalışır.
9,4 cc hidrolik dişli motor nerede kullanılır?
Orta iletim hacmiyle konveyör, helezon ve burgu tahrikleri, yol süpürge fırçaları, tarım makinelerinin döner aksamları ve endüstriyel karıştırıcılarda yaygın olarak kullanılır.
Sık sorulan sorular
Konik kamalı şaft (1:5) nedir?
Tahrik şaftı motorun tahrik edeceği makineye bağlandığı uçtur. Bu modelde konik kamalı şaft (1:5) bulunur. Konik kamalı şaftta göbek, koniğe oturup somunla sıkılır; konik oranı (1:5 veya 1:8) göbekle aynı olmalıdır.
Motorun portları nasıl bağlanır?
Bu modelin portları kare tip flanşlı portdur. Çift yönlü motorda iki port da dönüş yönüne göre giriş veya çıkış olur; iki hat da çalışma basıncına uygun olmalıdır. Bağlantı elemanları port standardına uygun seçilmelidir.
Motorun devri nasıl hesaplanır?
Motorun devri, gelen debinin iletim hacmine bölünmesiyle bulunur: devir (dev/dk) ≈ debi (l/dk) × 1000 / cc. Örneğin 9,4 cc motora 15 l/dk yağ verildiğinde yaklaşık 1600 dev/dk döner. 1500 dev/dk için yaklaşık 14,1 l/dk debi gerekir.
Motor şaftına kasnak veya dişli takılabilir mi?
Dişli motorların yatakları esas olarak dönme yükü için tasarlanmıştır. Kasnak, zincir dişlisi veya ağır göbek gibi şafta yandan yük bindiren elemanlar motor yataklarını zorlar; mümkünse esnek kaplin veya ayrı yataklı bir mil üzerinden tahrik yapın.
Motor için ne kadar hidrolik güç gerekir?
Gerekli hidrolik güç yaklaşık basınç (bar) × debi (l/dk) / 600 formülüyle (kW) bulunur. Örneğin bu motor 1500 dev/dk'da (yaklaşık 14,1 l/dk) 150 bar basınç farkıyla çalışırken yaklaşık 3,5 kW hidrolik güç çeker; motorun mili bunun verim kayıpları kadar altında güç verir.
Kullanırken dikkat edilmesi gerekenler
- Devredeki emniyet valfi ayarı bu motorun en yüksek çalışma basıncını (250 bar) aşmamalıdır.
- Motoru kuru çalıştırmayın; ilk çalıştırmadan önce gövdeyi yağla doldurun.
- Hidrolik yağı temiz tutun; filtreleri ve yağı düzenli aralıklarla değiştirin.
- Ani yön değişimlerinden kaçının; yön değiştirmeden önce motorun durmasını bekleyin.
