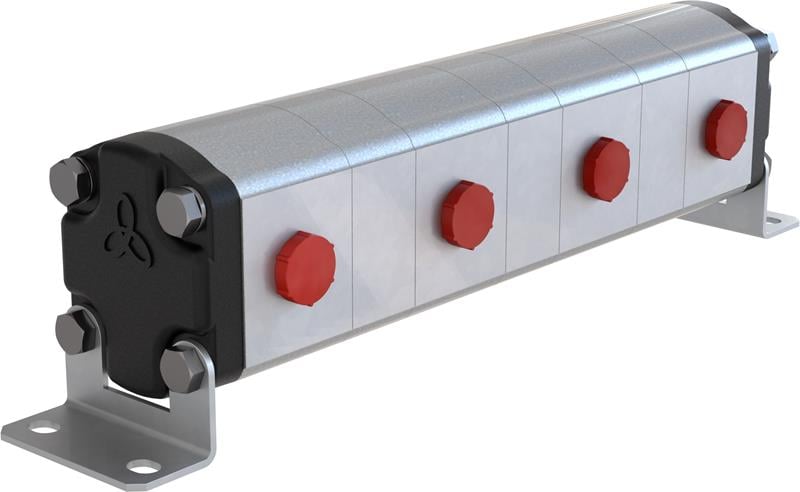

4 çıkışlı AFD20.4-9,5N, tek pompadan gelen yağı 4 eşit hatta dağıtan AFD20 serisi dişli akış bölücüdür. 9,4 cc elemanlarla sürekli 250 bar, kısa süreli 280 bar basınca dayanır; giriş portu G 3/4", çıkış portları G 1/2"'dir.
4 elemanlı dişli akış bölücü nerede kullanılır?
Katalogda belirtildiği gibi eşit hareket gereken sistemlerde kullanılır: birden fazla silindirin aynı hızda ve senkron hareket etmesi gereken kaldırma platformları, makaslı asansörler, pres tablaları, kapak ve rampa mekanizmaları.
Sık sorulan sorular
4 elemanlı akış bölücü ne demek?
Eleman sayısı, akışın kaç eşit parçaya bölüneceğini gösterir. AFD20.4-9,5N 4 elemanlıdır; giriş debisini 4 eşit çıkışa böler ve 4 silindiri veya motoru senkron çalıştırabilir. Katalogdaki tabloya göre bu yapıda 2 giriş portu bulunur ve toplam boy yaklaşık 411 mm'dir.
Akış bölücüye ne kadar debi verilmelidir?
Katalog tablosuna göre 9,4 cc elemanların her biri en az 11,2, en fazla 24,6 l/dk debiyle çalışır. 4 elemanlı AFD20.4-9,5N için toplam giriş debisi yaklaşık 44,8–98,4 l/dk aralığında olmalıdır. En düşük debinin altında bölme hassasiyeti azalır, en yüksek debinin üzerinde ise basınç kaybı ve ısınma artar.
Akış bölücü ne kadar hassas böler?
Dişli akış bölücü, elemanların iç kaçakları nedeniyle akışı yüzde yüz eşit bölemez; çıkışlar arasında küçük farklar oluşur. Fark, yük basınçları birbirinden ne kadar farklıysa ve debi en düşük değere ne kadar yakınsa o kadar artar. Bu yüzden silindirler strok sonlarında belirli aralıklarla tam açılıp kapatılarak eşitlenmelidir.
AFD20.4-9,5N ölçüleri nedir?
Katalog boy tablosuna göre 9,4 cc elemanlarla 4 elemanlı bölücünün toplam boyu (L) yaklaşık 411 mm, bir elemanın gövde boyu (A) 55 mm'dir. Giriş portu G 3/4", çıkış portları G 1/2"'dir.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bölücünün sürekli çalışma basıncını (250 bar) aşmamalıdır.
- Bölücüyü kuru çalıştırmayın; ilk çalıştırmadan önce yağla doldurun ve hatların havasını alın.
- Hidrolik yağı temiz tutun; filtreleri ve yağı düzenli aralıklarla değiştirin.
- Bölücüyü ayaklarından düz ve sağlam bir yüzeye sabitleyin; hatların yükünü gövdeye bindirmeyin.
