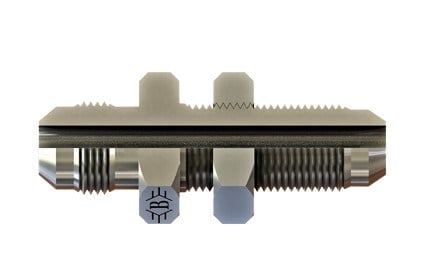

9/16-18 Unfx9/16-18 Unf Pgn (SB-1414-WWPGN)

9/16-18 UNF ölçüsünde SB-1414-WWPGN kodlu UNF perde geçiş nipeli, OLC hidrolik rakor serisindendir.

UNF perde geçiş nipeli ne için kullanılır?

SB-1414-WWPGN, 9/16-18 UNF bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Kontrol panellerinde ölçüm ve bağlantı noktalarını dışarı almak için kullanılır.

Sık sorulan sorular

Perde geçiş rakoru nasıl monte edilir?

Duvara gövdenin geçeceği kadar delik açılır; gövde delikten geçirilir ve kontra somunla sıkılır. Delik çapı, gövdenin dişli kısmının geçeceği ölçüde olmalıdır; ölçüler teknik resimde verilir.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

9/16-18 UNF dişi nasıl tanınır?

9/16-18 UNF, inç ölçülü ince adımlı Amerikan dişidir; 9/16" çapta inç başına 18 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1414-WWPGN sızdırmazlığı nasıl sağlanır?

9/16-18 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (9/16-18 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
