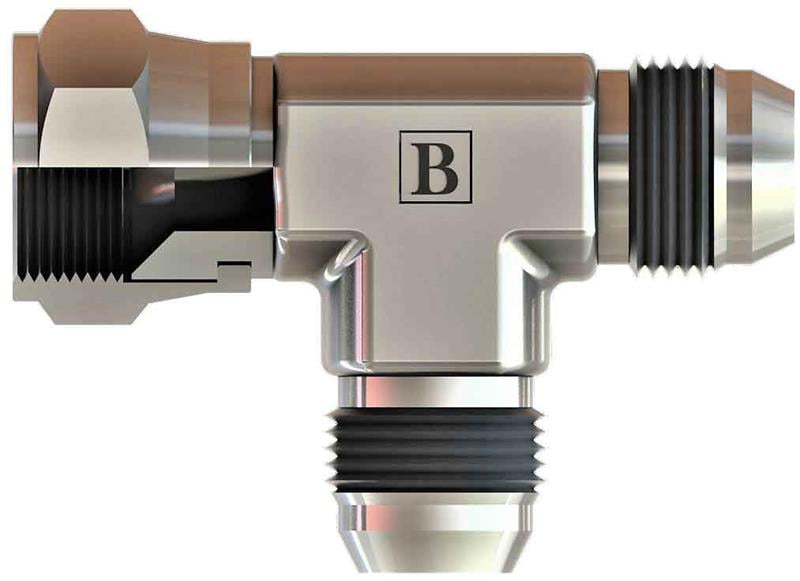

9/16-18 Unf Unf Yan Bacak T Rakor (SB-1414-WYT)

9/16-18 UNF ölçüsünde SB-1414-WYT kodlu UNF yan bacak T rakor, OLC hidrolik rakor serisindendir.

UNF yan bacak T rakor nerede kullanılır?

SB-1414-WYT, 9/16-18 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-1414-WYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

9/16-18 UNF ifadesinde 9/16" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1414-WYT sızdırmazlığı nasıl sağlanır?

SB-1414-WYT ürününün 9/16-18 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1414-WYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 9/16-18-UNF, C 24,5, B 25, ØD 6,5, A1 17, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
