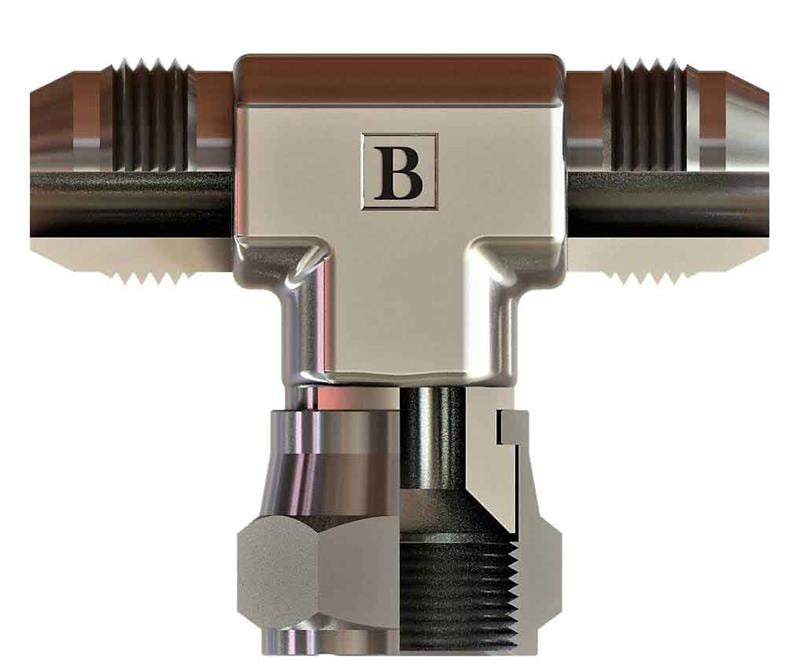

9/16-18 Unf Unf Orta Bacak T Rakor (SB-1414-WOT)

9/16-18 UNF ölçüsünde SB-1414-WOT kodlu UNF orta bacak T rakor, OLC hidrolik rakor serisindendir.

UNF orta bacak T rakor nerede kullanılır?

SB-1414-WOT, 9/16-18 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Hidrolik ünitelerde dağıtım ve ölçüm noktalarında kullanılır.

Sık sorulan sorular

SB-1414-WOT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

9/16" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 9/16-18 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1414-WOT sızdırmazlığı nasıl sağlanır?

Bu ürünün 9/16-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

SB-1414-WOT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 9/16-18-UNF, B 25, C 24,5, ØD 6,5, A1 17, A2 19. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (9/16-18 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
