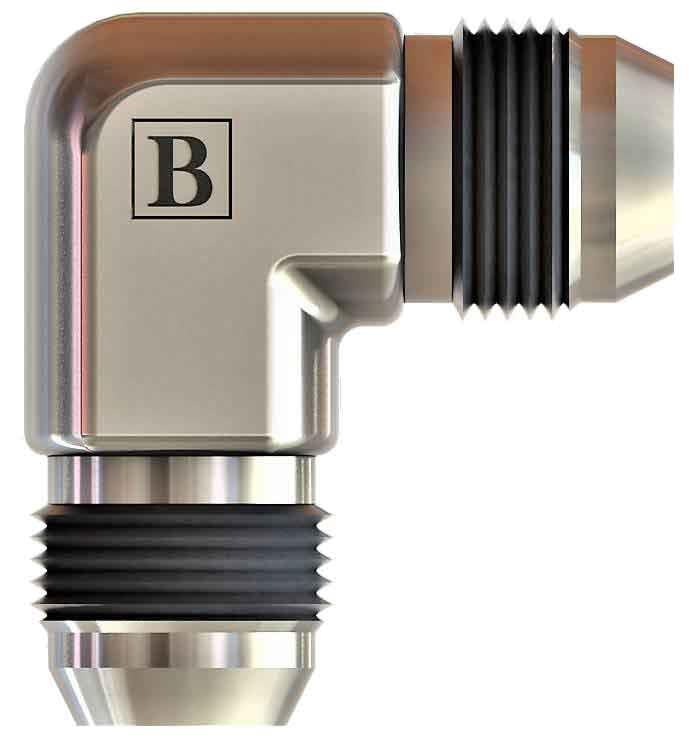

9/16-18 Unf Unf Dirsek (SB-1414-WD)

9/16-18 UNF ölçüsünde SB-1414-WD kodlu UNF dirsek, OLC hidrolik rakor serisindendir.

UNF dirsek nerede kullanılır?

SB-1414-WD, 9/16-18 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-1414-WD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

9/16-18 UNF ne anlama gelir?

9/16-18 UNF, inç ölçülü ince adımlı Amerikan dişidir; 9/16" çapta inç başına 18 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1414-WD ürününün 9/16-18 UNF tarafı JIC 37° (UNF) bağlantıdır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1414-WD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 9/16-18-UNF, B 25, ØD 6,5, AA 17. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
