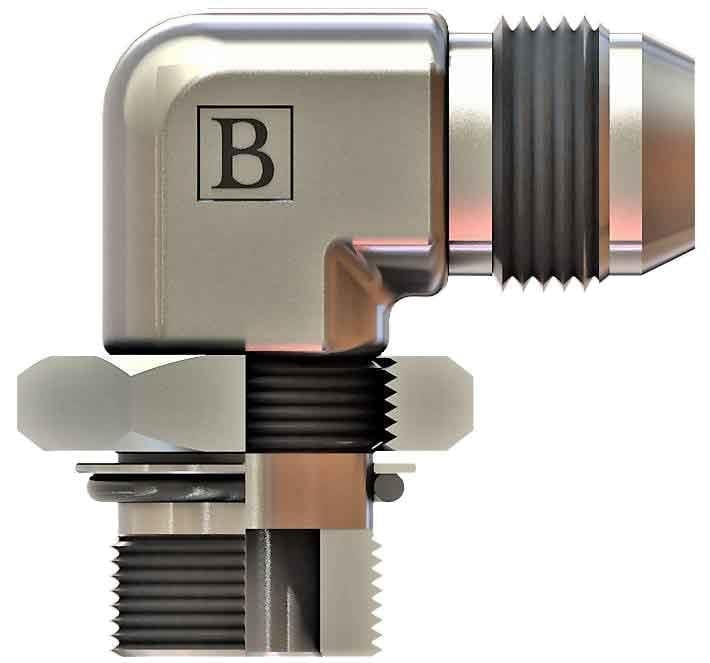

9/16-18 Unf 9/16-18 Unf Unf-unf Kontralı Dirsek 90° (SB-1414-WWKD)

9/16-18 UNF ölçüsünde SB-1414-WWKD kodlu UNF - UNF kontralı dirsek, OLC hidrolik rakor serisindendir.

SB-1414-WWKD ne işe yarar?

SB-1414-WWKD, 9/16-18 UNF bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontra somun ne işe yarar?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

Diş ölçüsü nasıl okunur?

9/16-18 UNF ifadesinde 9/16" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1414-WWKD ürününün 9/16-18 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (9/16-18 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
