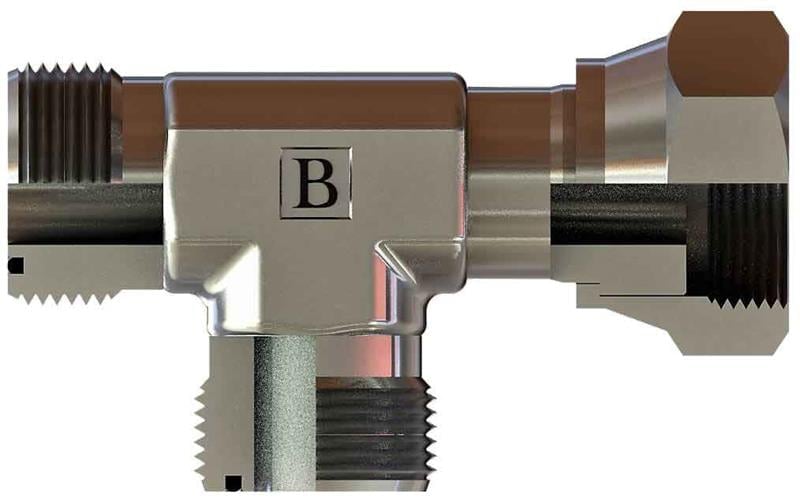

9/16-18 Orfs Yan Bacak T Rakor (SB-1414-OYT)

SB-1414-OYT, 9/16-18 ORFS ölçüsünde OLC ORFS yan bacak T rakor ürünüdür.

SB-1414-OYT ne işe yarar?

SB-1414-OYT, 9/16-18 ORFS bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-1414-OYT hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 9/16-18 ORFS ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

9/16-18 ORFS ne anlama gelir?

9/16" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 9/16-18 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1414-OYT sızdırmazlığı nasıl sağlanır?

SB-1414-OYT ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-1414-OYT ölçüleri nelerdir?

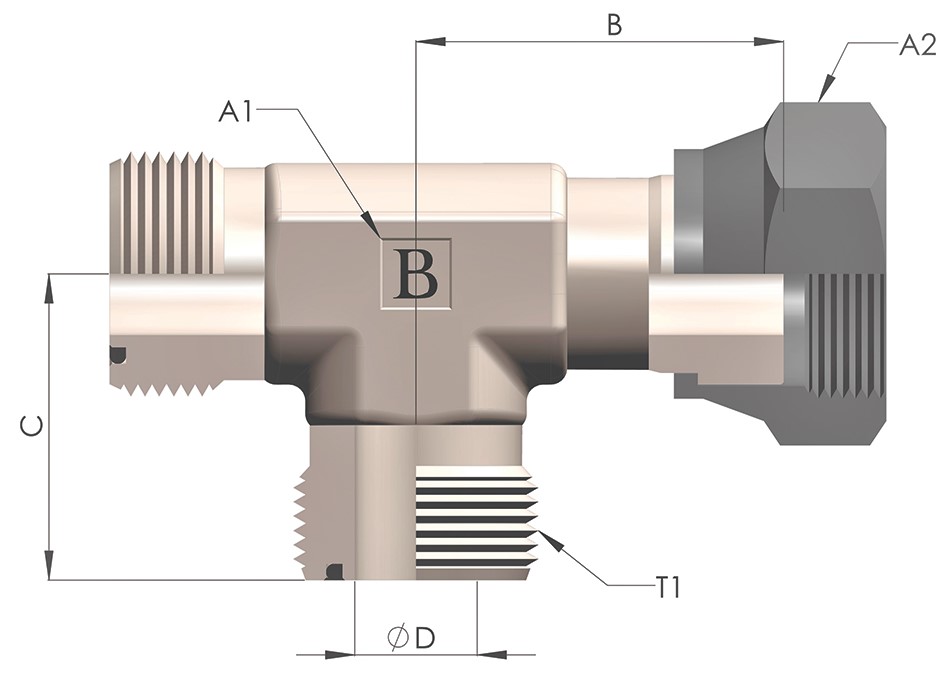

Tabloya göre Diş Ölçüsü T1 9/16-18, B 24, C 21, ØD1 5, A1 12, A2 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
