9/16-18 Orfs Dirsek Kısa Tip (SB-1414-OD)

SB-1414-OD, 9/16-18 ORFS ölçüsünde OLC ORFS dirsek kısa tip ürünüdür.

SB-1414-OD ne işe yarar?

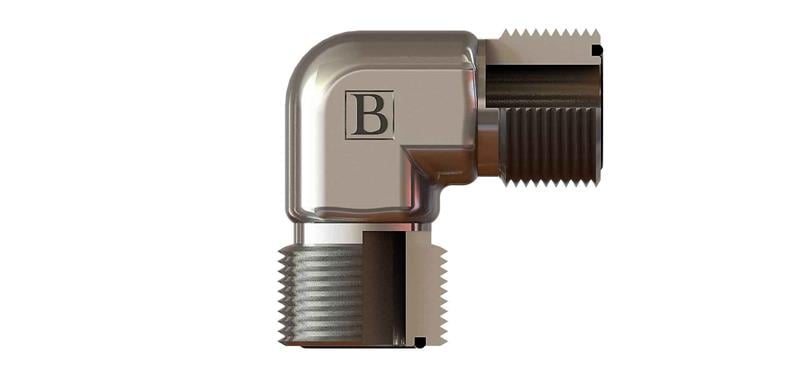

SB-1414-OD, 9/16-18 ORFS bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Hortumun bükülme yarıçapını korumaya yardımcı olarak hortum ömrünü uzatır.

Sık sorulan sorular

SB-1414-OD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 9/16-18 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

9/16-18 ORFS ne anlama gelir?

9/16-18 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 9/16" çapta inç başına 18 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

9/16-18 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

SB-1414-OD ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 9/16-18, C 21, ØD 5, AA 12. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (9/16-18 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
