9/16-18 9/16-18 Unf-orfs 90° Kontralı Dirsek (SB-1414-WOKD)

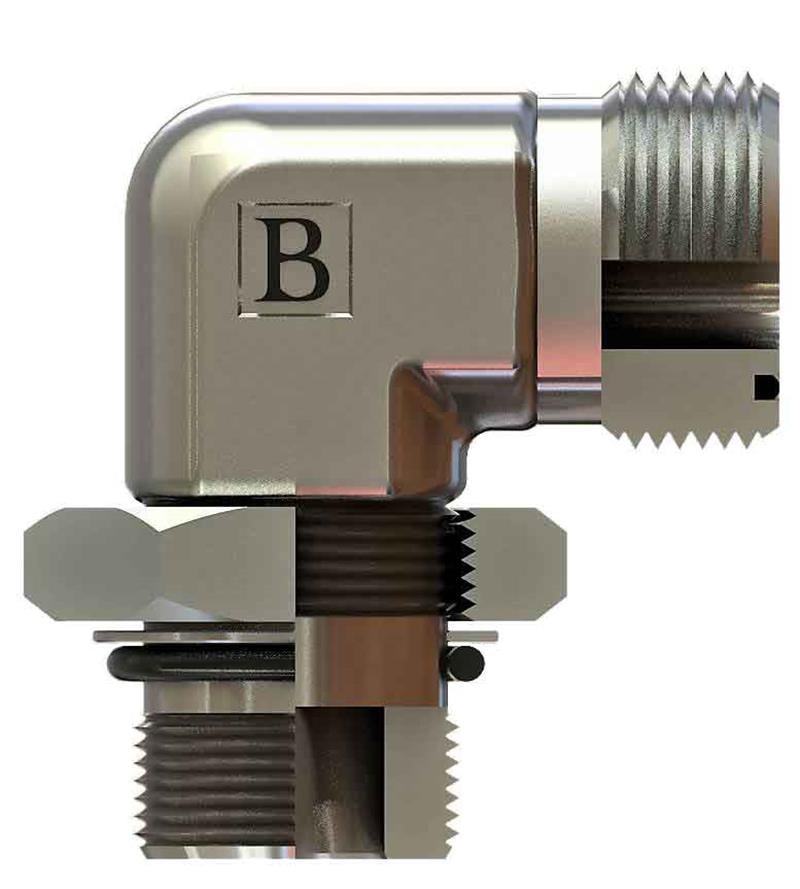

OLC SB-1414-WOKD: 9/16-18 ORFS ölçüsünde UNF - ORFS kontralı dirsek. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

SB-1414-WOKD ne işe yarar?

SB-1414-WOKD, 9/16-18 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Mobil makinelerde hortumları gövdeye paralel yönlendirmek için kullanılır.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Gövde, kontra somun geride olacak şekilde porta vidalanır. Hortum veya borunun çıkacağı yöne göre gövde konumlandırılır; bu konum korunarak kontra somun sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 9/16-18 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

9/16-18 ORFS ifadesinde 9/16" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1414-WOKD ürününün 9/16-18 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
