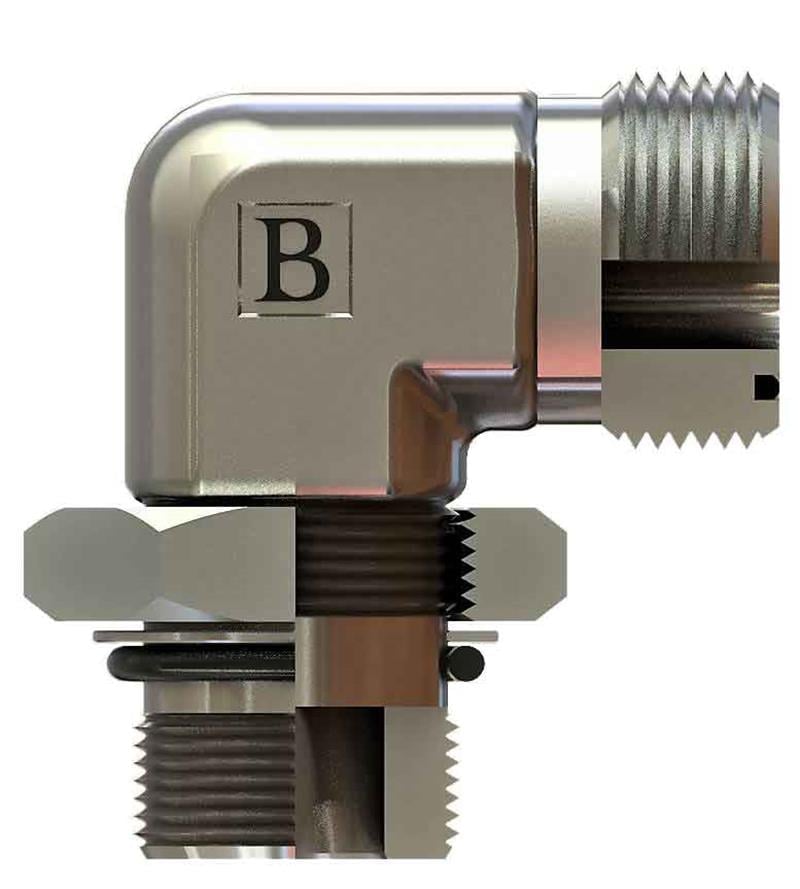

9/16-18 13/16-16 Unf-orfs 90° Kontralı Dirsek (SB-1421-WOKD)

SB-1421-WOKD, 9/16-18 UNF - 13/16-16 ORFS ölçülerinde OLC UNF - ORFS kontralı dirsek ürünüdür.

SB-1421-WOKD ne işe yarar?

SB-1421-WOKD, 9/16-18 UNF ve 13/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Porta vidalandıktan sonra gövde istenen yöne çevrilir ve kontra somun sıkılarak bu konumda sabitlenir. Valf blokları ve pompa portları gibi birden fazla bağlantının yan yana olduğu yerlerde montajı kolaylaştırır.

Sık sorulan sorular

Kontra somun ne işe yarar?

Önce kontra somun ve pul (varsa O-ring) gövdenin en üst konumuna geri çekilir, gövde porta elle vidalanır. Dirsek istenen yöne gelene kadar en fazla bir tur geri çevrilir, ardından kontra somun gövdeyi tutarak porta doğru sıkılır. Kontra somun yalnızca kilitleme değil, alttaki sızdırmazlık elemanını porta bastırma görevi de görür.

SB-1421-WOKD hangi bağlantılara uyar?

Bu ürünün bir ucu 9/16-18 UNF, diğer ucu 13/16-16 ORFS bağlantılıdır. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

13/16-16 ORFS ne anlama gelir?

13/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 13/16-16 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

SB-1421-WOKD ürününün 13/16-16 ORFS tarafı ORFS bağlantıdır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (9/16-18 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Yön ayarı için gövdeyi bir turdan fazla geri çevirmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
