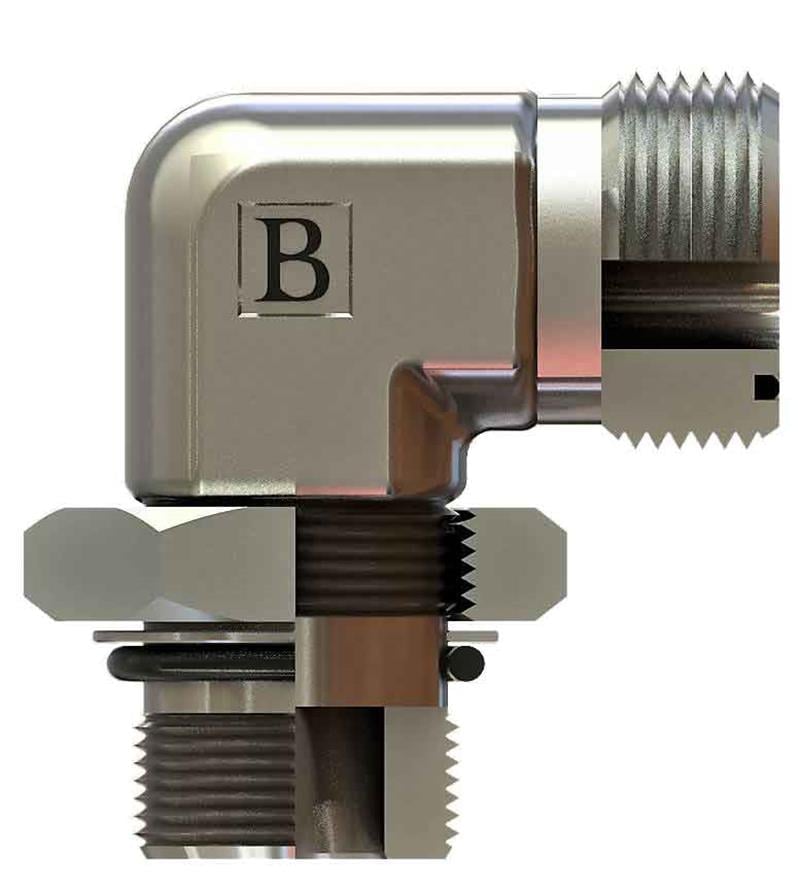

9/16-18 11/16-16 Unf-orfs 90° Kontralı Dirsek (SB-1417-WOKD)

9/16-18 UNF - 11/16-16 ORFS ölçülerinde SB-1417-WOKD kodlu UNF - ORFS kontralı dirsek, OLC hidrolik rakor serisindendir.

UNF - ORFS kontralı dirsek ne için kullanılır?

SB-1417-WOKD, 9/16-18 UNF ve 11/16-16 ORFS bağlantılı yönü ayarlanabilen kontralı dirsektir. Hortum veya borunun port çıkışında tam istenen açıyla yönlendirilmesi gereken yerlerde kullanılır. Montajdan sonra yön ayarı gerektiren tesisatta sabit dirseğe göre büyük kolaylık sağlar.

Sık sorulan sorular

Kontralı dirsek nasıl monte edilir?

Kontra somun gevşek konumdayken dirsek porta takılır. Yön ayarlandıktan sonra kontra somun sıkılır ve gövde bu konumda kilitlenir. Kontra somunu sıkarken gövdeyi anahtarla tutmak, ayarlanan yönün kaymasını önler.

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bir ucu 9/16-18 UNF, diğer ucu 11/16-16 ORFS bağlantılıdır. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

9/16-18 UNF ne anlama gelir?

9/16" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 9/16-18 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

Bu ürünün 9/16-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Kontra somunu sıkarken gövdeyi anahtarla tutun.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
