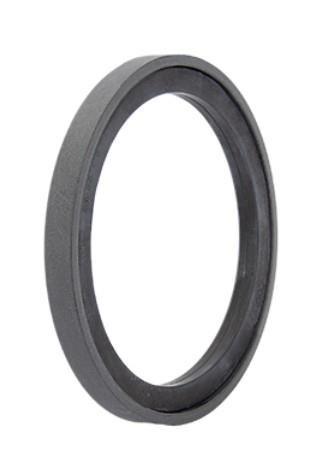

90x75x7,5 Piston Keçesi (A308 090-075)

ALP A308 090-075: A308 profilli 90x75x7,5 PTFE piston keçesi. Çalışma basıncı 400 bar.

A308 090-075 ne işe yarar?

A308 090-075, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. FKM kare ringle kombine edilerek sıcaklık ve kimyasal dayanım ihtiyaçları karşılanabilir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

A308 090-075 için izin verilen boşluk ne kadar?

Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A308 090-075 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 7.5 bar → 0,40; 8 bar → 0,40 (diğer basınçlar tabloda).

A308 090-075 montajında nelere dikkat edilir?

Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring takılırken genleştiği için montajdan sonra bir kalibrasyon kovanıyla eski çapına getirilmelidir. Kanal genişliği tabloya göre B = 7,5 mm’dir.

Silindirde keçe düzeni nasıl olmalı?

Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 90 mm silindir çapı için sitemizde A256-085, A251-085/3 yataklamaları bulunur.

A308 profilinin özelliği nedir?

Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. Enerjilendirici olarak O-ring yerine kare ring kullanıldığı için ringin dönmesi ve ters montajı önlenir. FKM kare ringle kombine edilerek sıcaklık ve kimyasal dayanım ihtiyaçları karşılanabilir. Aynı profilde bu ölçüye en yakın A308 080-065 (80x65x7,5) ve A308 100-085 (100x85x7,5) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
• Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
