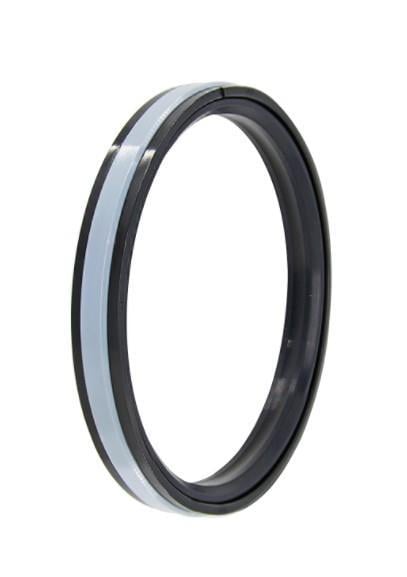

90x75x13,5 mm ölçüsündeki A114 090-075, A114 profilli 80 NBR / POM / TPE piston keçesi olarak hidrolik silindirlerde kullanılır.
Piston keçesi ne için kullanılır?
90 mm silindir çapı için piston keçesi olan A114 090-075, pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
90x75x13,5 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 90 mm, piston kanal dibi çapı Ød = 75 mm, kanal genişliği B = 13,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A114 090-075 hangi şartlarda çalışır?
90x75x13,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 0.3 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A114 090-075 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 160 bar → 250; S max. bar → 1,00.
A114 090-075 tek etkili mi çift etkili mi?
Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A114 090-075, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105°C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
