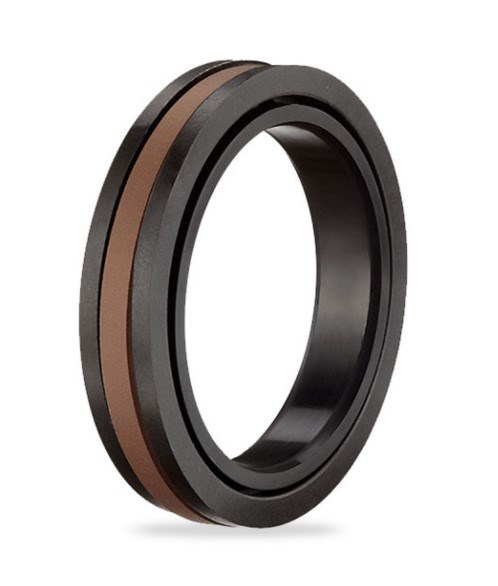

90x75x12,5 mm ölçüsündeki A103 090-075/1, A103 profilli 80 NBR/PTFE + BRONZ/POM ağır hizmet piston keçesi olarak hidrolik silindirlerde kullanılır.
Ağır hizmet piston keçesi ne için kullanılır?
A103 090-075/1, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Ağır hizmet piston keçesi kaç bar basınca dayanır?
A103 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
80 NBR/PTFE + BRONZ/POM ne demek?
Malzeme tabloda 80 NBR/PTFE + BRONZ/POM olarak verilmiştir. 80 değeri malzemenin Shore A sertliğidir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Yüzey pürüzlülüğü neden önemlidir?
A103 090-075/1 için keçenin kaydığı yüzey 90 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Ağır hizmet piston keçesi nasıl monte edilir?
Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Keçe 75 mm iç ve 90 mm dış çaplı kanala göre ölçülendirilmiştir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
