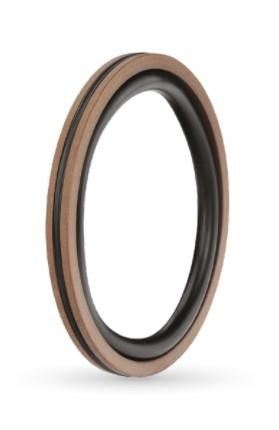

90x74,5x6,3 mm ölçüsündeki A306 090-074,5, A306 profilli PTFE + BRONZ / 70 NBR PTFE piston keçesi olarak hidrolik silindirlerde kullanılır.
PTFE piston keçesi nerede kullanılır?
A306 090-074,5, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Bronz katkılı PTFE ring ile X-ringden oluşur. X-ring, dinamik çalışmada oluşacak yağ filmini engellemeye yardımcı olur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 90 mm, piston kanal dibi çapı Ød = 74,5 mm, kanal genişliği B = 6,3 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe dinamik yüzey 90 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A306 090-074,5 için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 2.2 bar → 0,30; 3.2 bar → 0,40 (diğer basınçlar tabloda).
PTFE piston keçesi nasıl monte edilir?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring takılırken genleştiği için montajdan sonra bir kalibrasyon kovanıyla eski çapına getirilmelidir. Kanal genişliği tabloya göre B = 6,3 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
