90x73x14 Nbr Ağır Hizmet Piston Keçesi (A103 090-073)

ALP A103 090-073: A103 profilli 90x73x14 ağır hizmet piston keçesi. Çalışma basıncı 400 bar.

Ağır hizmet piston keçesi nerede kullanılır?

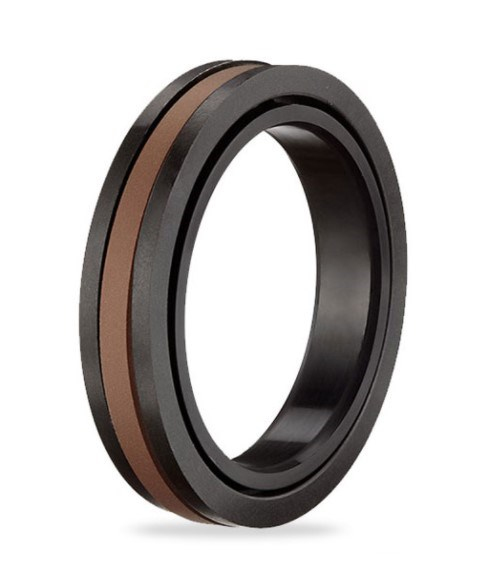

Hidrolik silindirlerin pistonunda kullanılan bu ağır hizmet piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. İki termoplastik destek ringi, bir NBR ring ve bir bronz katkılı PTFE sızdırmazlık ringinden oluşur. Çift etkili hidrolik silindirlerde ağır çalışma şartları için tasarlanmıştır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 90 mm, piston kanal dibi çapı Ød = 73 mm, yükseklik 14 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Ağır hizmet piston keçesi kaç bar basınca dayanır?

A103 090-073 için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

A103 090-073 hangi malzemeden üretilir?

Malzeme tabloda 80 NBR/PTFE + BRONZ/POM olarak verilmiştir. 80 değeri malzemenin Shore A sertliğidir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A103 090-073 ile birlikte hangi parçalar kullanılır?

Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 90 mm silindir çapı için sitemizde A256-085, A251-085/1 yataklamaları bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
