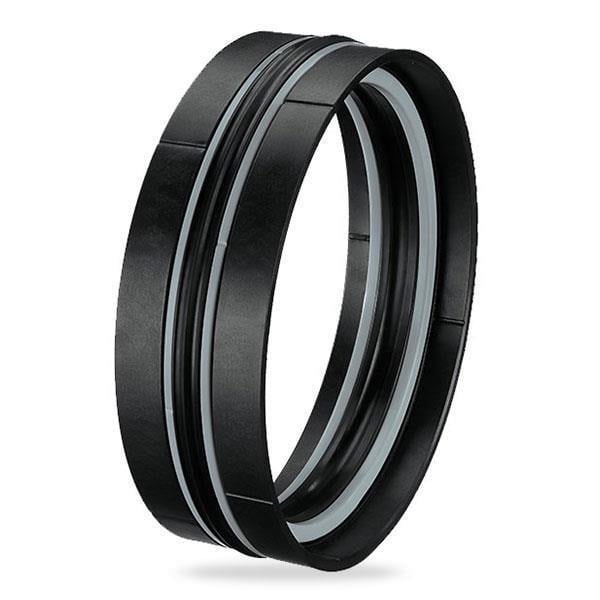

A105 090-072, 90x72x22,5 mm ölçülü ALP kompakt set ürünüdür; malzemesi 80 NBR/TPE/POM+CAM ELYAF.
Kompakt set ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
90x72x22,5 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 90 mm, piston kanal dibi çapı Ød = 72 mm, kanal genişliği B = 22,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe dinamik yüzey 90 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A105 ile diğer profiller arasındaki fark nedir?
NBR sızdırmazlık ringi, TPE ve cam elyaf katkılı POM ringlerden oluşan 5 parçalı kompakt piston setidir. Çok yaygın kullanılan, çift etkili piston sızdırmazlık elemanıdır. 5 parçalı yapısı kolay montaj sağlar; destek ve yataklama ringleri sette bulunur. Aynı profilde bu ölçüye en yakın A105 090-070 (90x70x22,4) ve A105 090-072/1 (90x72x22,5x3,6) ürünleri de bulunur.
Çift etkili piston keçesi ne demek?
Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A105 090-072, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
