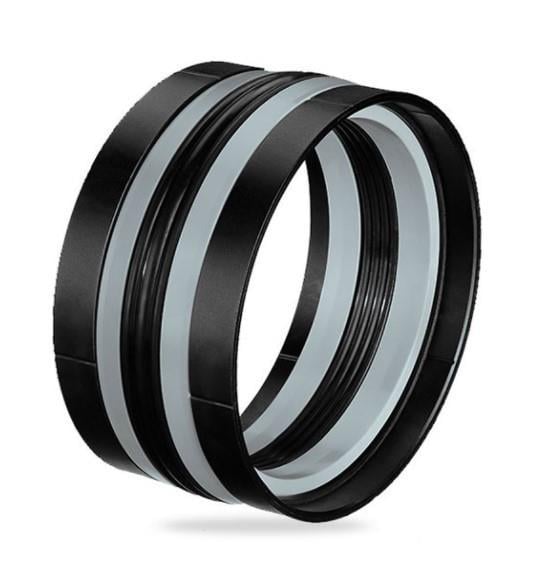

90x70x35 Kompakt Set (A109 090-070)

90x70x35 mm ölçüsündeki A109 090-070, A109 profilli 80 NBR/TFE/POM+CAM ELYAF ağır hizmet kompakt set olarak hidrolik silindirlerde kullanılır.

A109 090-070 ne işe yarar?

Hidrolik silindirlerin pistonunda kullanılan bu ağır hizmet kompakt set, pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 90 mm, piston kanal dibi çapı Ød = 70 mm, kanal genişliği B = 35 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Çalışma basıncı ve sıcaklığı nedir?

A109 090-070 için tabloya göre çalışma basıncı 700 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Keçe kanala nasıl takılır?

Çok parçalı setlerde parçaların sırası ve yönü teknik çizime göre kontrol edilmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 35 mm’dir.

Silindirde keçe düzeni nasıl olmalı?

Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 90 mm silindir çapı için sitemizde A256-085, A251-084/1 yataklamaları bulunur.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (700 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
