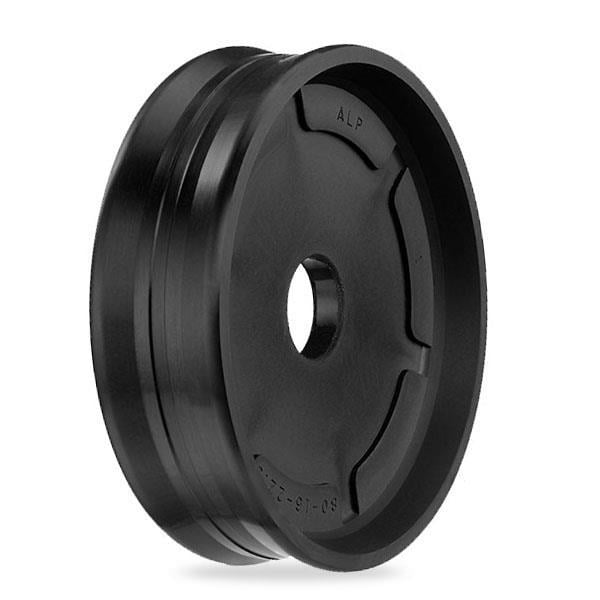

90x16x25 Pnömatik Piston Keçesi (A801-090)

A801-090, 90x16x25 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 80 NBR / SAC.

Pnömatik piston keçesi ne için kullanılır?

90 mm silindir çapı için pnömatik piston keçesi olan A801-090, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilen çift etkili pnömatik piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 90 mm, piston kanal dibi çapı Ød = 16 mm, keçe yüksekliği b = 25 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

Çalışma basıncı ve sıcaklığı nedir?

90x16x25 ölçüsündeki bu keçede tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

A801-090 hangi malzemeden üretilir?

Malzeme tabloda 80 NBR / SAC olarak verilmiştir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A801-090 montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Keçe 16 mm iç ve 90 mm dış çaplı kanala göre ölçülendirilmiştir. Uzun stroklu silindirlerde kullanılması önerilmez.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
