90x110 Silindir Arka Kapak Yağ Girişli (GDC-AKR-90x110)

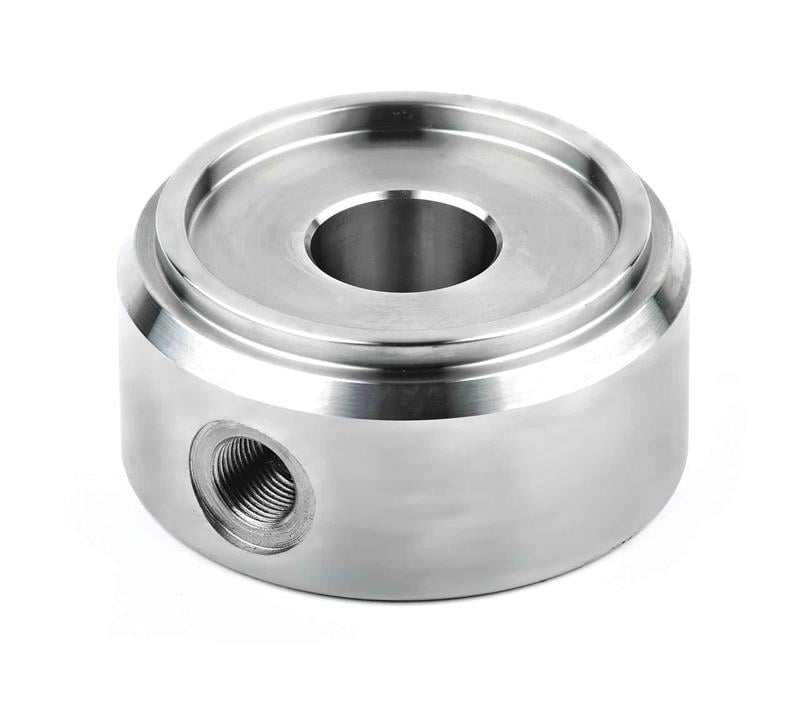

90x110 ölçüsündeki GDC-AKR-90x110, hidrolik silindir imalatında kullanılan yağ girişli silindir arka kapağıdır. 90 mm iç çaplı silindir 200 bar'da yaklaşık 127,2 kN kuvvet üretir; bağlantı bu kuvveti taşır.

90x110 yağ girişli silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

90x110 ölçüsü ne anlama gelir?

İlk sayı silindir borusunun iç çapını (90 mm), ikinci sayı dış çapını (110 mm) gösterir. Buna göre boru et kalınlığı yaklaşık 10 mm'dir; GDC-AKR-90x110 bu boruya uyar.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

GDC-AKR-90x110 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 110 mm, D1 = 90 mm, D2 = 30 mm, L = 40 mm, L1 = 5 mm, DİŞ = 3/8'' olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Yağ giriş portu nasıl kullanılır?

Bu kapakta silindirin arka odasına yağ vermek için 3/8'' dişli bir port bulunur. Porta uygun rakor ve sızdırmazlık elemanı kullanılmalıdır; kaynak sırasında port dişleri korunmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kaynaktan önce kapak ve boru ağzını temizleyin; yağ ve boya kalıntısı kaynak kalitesini bozar.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Silindiri ilk kullanımdan önce test basıncıyla kontrol edin.
