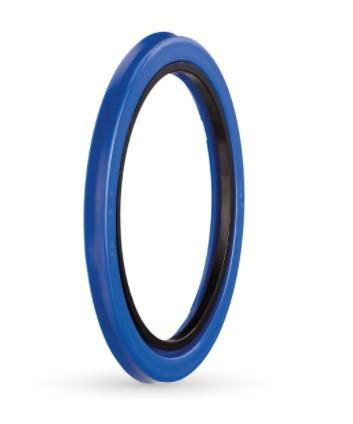

90x105,5x6,3 mm ölçüsündeki A209-090 PU, A209 profilli 92 PU / POM ön basınç ringi olarak hidrolik silindirlerde kullanılır.
Ön basınç ringi nerede kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu ön basınç ringi, yağın dışarı kaçmasını önler. Yüksek performanslı PU ring ile POM destek ringinden oluşur; boğazda birinci sızdırmazlık elemanı olarak kullanılır. Basınç darbelerini ve yüksek basıncı karşılayarak arkasındaki ana boğaz keçesinin yükünü azaltır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
90x105,5x6,3 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 90 mm, kanal dibi çapı ØD = 105,5 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 6,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Çalışma basıncı ve sıcaklığı nedir?
A209 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40 /+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Yüzey pürüzlülüğü neden önemlidir?
A209-090 PU için dinamik yüzey, 90 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Silindirde keçe düzeni nasıl olmalı?
Ön basınç ringi tek başına kullanılmaz; arkasına bir boğaz keçesi, kapak dışına da toz keçesi konur. Böylece basınç darbeleri ön ringde karşılanır. Sitemizde aynı 90 mm mil çapı için toz keçesi olarak A202-090/3 PU, A204-090/1; yataklama olarak A256-090/1, A255-090/2 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40 /+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Tek başına kullanılmaz; mutlaka başka bir boğaz keçesiyle kombinasyon halinde kullanılmalıdır.
